10G CWDM SFP+光纖收發模塊典型產品
|

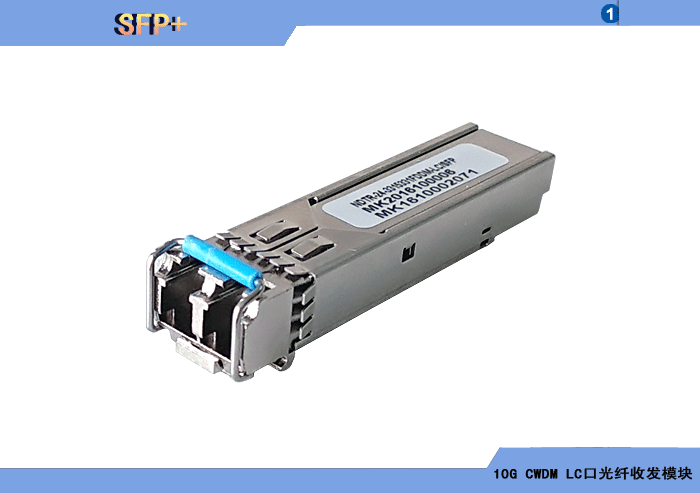

10G CWDM SFP+ LC光接口 |

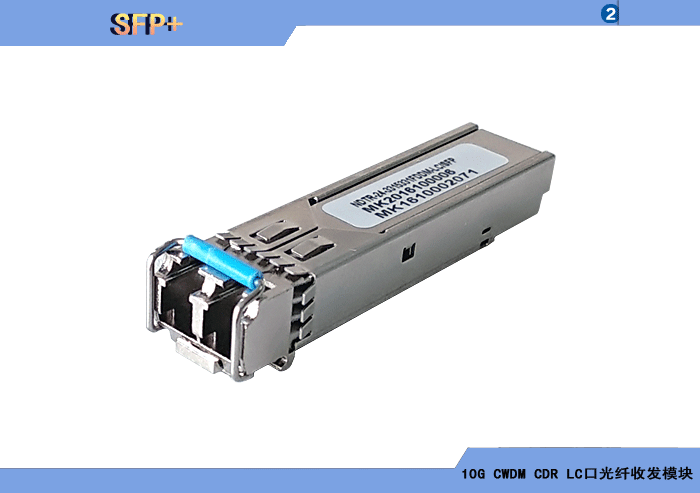

10G CWDM SFP+ CDR LC光接口 |
 |
|
|
10Gbps CWDM SFP+光纖收發模塊，LC光接口 |
|
型 號 |
速率 |
光纖 |
波 長 |
距離 |
光 器 件 |
電平 |
溫度(°C) |
手冊 |
|
FMTR-10G20DXXXXC-S2-3V-SLC-C/CG |
10G |
SMF |
18XCWDM |
20KM |
DFB/PIN |
CML |
0～70 |
選型手冊下載 |
|
FMTR-10G40DZZZZC-S2-3V-SLC-C/CG |
10G |
SMF |
18XCWDM |
40KM |
DFB/PIN |
CML |
0～70 |
|
FMTR-10G40DYYYYC-S2-3V-SLC-C/CG |
10G |
SMF |
8XCWDM |
40KM |
EML/PIN |
CML |
0～70 |
|
FMTR-10G40DYYYYC-S2-3V-SLC-I/IG |
10G |
SMF |
8XCWDM |
40KM |
EML/PIN |
CML |
-40～85 |
|
FMTR-10G80DYYYYC-S2-3V-SLC-C/CG |
10G |
SMF |
8XCWDM |
80KM |
EML/APD |
CML |
0～70 |
|
FMTR-10G80DYYYYC-S2-3V-SLC-I/IG |
10G |
SMF |
8XCWDM |
80KM |
EML/APD |
CML |
-40～85 |
|
10Gbps CWDM SFP+光纖收發模塊，內置CDR，LC光接口 |
|
型 號 |
速率 |
光纖 |
波 長 |
距離 |
光 器 件 |
電平 |
溫度(°C) |
|
FMTRC-10G40DXXXXC-S2-3V-SLC-C/CG |
10G |
SMF |
18XCWDM |
40KM |
DFB/PIN |
CML |
0～70 |
|
FMTRC-10G80DYYYYC-S2-3V-SLC-C/CG |
10G |
SMF |
8XCWDM |
80KM |
EML/APD |
CML |
0～70 |
10G CWDM SFP+光纖收發模塊是江蘇新創自主研發創新，專門為10Gbps高速串行差分電信號在單模光纖傳輸而設計。采用標準的SFP+可插拔光纖收發模塊封裝，支持全雙工，多速率工作，最大速率可達11.3Gbps，內置可選的高精度低抖動CDR。激光器支持1270～1610 CWDM波長，支持DFB或EML。探測器可支持普通PIN或高靈敏度APD，支持TTL或OC告警輸出。支持單模雙纖，距離0～10/20/40/70/80公里。光纖收發模塊光纖接口支持LC，可選支持尾纖直接輸出。采用低功耗設計，光纖收發模塊兼容和符合SFP+ Electrical MSA SFF-8431/8432/8472標準，兼容和符合10GBASE-LR/LW/ER/EW以太網標準, 兼容和符合SDH/SONET、STM64/OC192標準， 兼容和符合10G FC標準， 支持1/2/4/8XFC速率(1.0625/2.125/4.25/8.5Gbps)，支持OBSAI速率(0.768/1.536/3.072/6.144 Gb/s)，支持CPRI速率(0.614/1.229/2.458/4.915/6.144/7.373/9.830)。內置DDM數字診斷和監測管理接口，采用標準的兩線I2C通信接口。3.3V供電，支持商業級、工業級封裝。

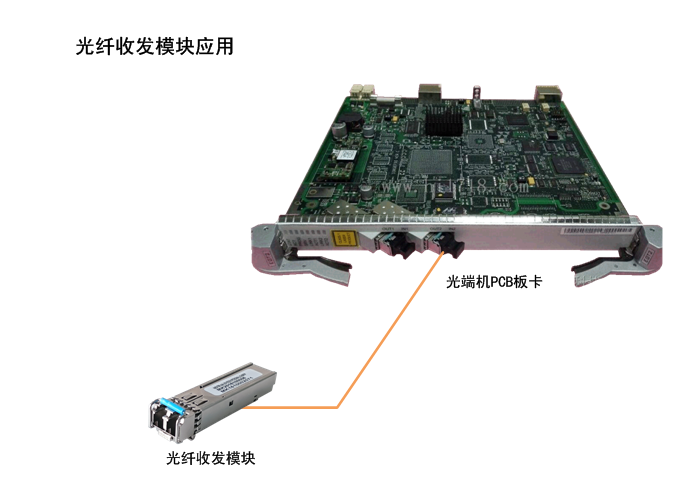

10G CWDM SFP+光纖收發模塊已廣泛應用在城域主干IP以太網網絡及SDH/SONET寬帶接入網、基于光纖通道和以太網的SAN/NAS存儲網路、大數據服務器和云計算中心、城市、產業園及開發區、鄉鎮村莊及住宅小區、政府企事單位、廠礦企業商戶、校園、高鐵及地鐵軌道交通、高速公路交通收費卡口、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、山林公園、旅游風景區、燃煤氣自來水及污水處理、能源發電和輸配變電網、戶外大屏顯示及廣告、LED照明、舞臺展示和AV娛樂中心、體育運動賽事場展覽博物館、環境監測和保護、物聯網及大數據機房控制中心、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、視頻可視會議、船舶航海運輸、海上及水下作業及鉆探井平臺等等領域的安防視頻監控、圖像傳輸和采集存儲分發、視頻會議、影像處理控制系統中。
◆ 可插拔SFP+光纖收發模塊封裝。
◆ 支持全雙工，多速率工作，最大速率可達11.3Gbps。
◆ 內置可選的高精度低抖動CDR。
◆ 1270～1610 CWDM波長。
◆ 激光器支持支持DFB、EML。
◆ 探測器支持普通PIN或高靈敏度APD。
◆ 支持TTL或OC告警輸出。
◆ 支持單模雙纖，距離0～10/20/40/70/80公里。
◆ 光纖接口支持LC，可選支持尾纖直接輸出。
◆ 兼容和符合SFP+ Electrical MSA SFF-8431/8432/8472標準。
◆ 內置DDM數字診斷和監測管理接口，采用標準的兩線I2C通信接口。
◆ 兼容和符合10GBASE-LR/LW/ER/EW以太網標準。
◆ 兼容和符合SDH/SONET、STM64/OC192標準。
◆ 兼容和符合10G FC標準。
◆ 支持1/2/4/8XFC速率(1.0625/2.125/4.25/8.5Gbps)。
◆ 支持OBSAI速率(0.768/1.536/3.072/6.144 Gb/s)。
◆ 支持CPRI速率(0.614/1.229/2.458/4.915/6.144/7.373/9.830)。
◆ 低功耗設計。
◆ 采用3.3V供電。
◆ 支持商業級、工業級等可靠性級別。
|
◆10Gbps CWDM SFP+光纖收發模塊，單模，雙纖雙向，LC光接口，1270～1610nm， 20公里 |
|
兼容標準 |
SFP+ Electrical MSA SFF-8431/8432、10GBASE-LR/LW、CPRI/OBSAI |
|
模塊封裝 |
SFP+可插拔 |
|
速率 |
0.6～11.3Gbps |
|
傳輸距離 |
20公里 |
|
光纖類型 |
單模雙纖 |
|
光纖接口 |
LC |
|
方向 |
全雙工 |
|
CDR |
可選內置 |
|
發射波長 |
1270～1610nm |
|
激光器類型 |
DFB |
|
發射電接口 |
CML |
|
出纖功率 |
-5～0dBm |
|
探測器類型 |
PIN |
|
接收電接口 |
CML |
|
接收靈敏度 |
-15dBm |
|
告警 |
TTL/OC |
|
管理 |
DDM |
|
◆10Gbps CWDM SFP+光纖收發模塊，單模，雙纖雙向，LC光接口，1270～1450nm， 40公里 |
|
兼容標準 |
SFP+ Electrical MSA SFF-8431/8432、10GBASE-ER/EW、CPRI/OBSAI |
|
模塊封裝 |
SFP+可插拔 |
|
速率 |
0.6～11.3Gbps |
|
傳輸距離 |
40公里 |
|
光纖類型 |
單模雙纖 |
|
光纖接口 |
LC |
|
方向 |
全雙工 |
|
CDR |
可選內置 |
|
發射波長 |
1270～1450nm |
|
激光器類型 |
DFB |
|
發射電接口 |
CML |
|
出纖功率 |
-1～4dBm |
|
探測器類型 |
PIN |
|
接收電接口 |
CML |
|
接收靈敏度 |
-15dBm |
|
告警 |
TTL/OC |
|
管理 |
DDM |
|
◆10Gbps CWDM SFP+光纖收發模塊，單模，雙纖雙向，LC光接口，1470～1610nm， 40公里 |
|
兼容標準 |
SFP+ Electrical MSA SFF-8431/8432、10GBASE-ER/EW、CPRI/OBSAI |
|
模塊封裝 |
SFP+可插拔 |
|
速率 |
0.6～11.3Gbps |
|
傳輸距離 |
40公里 |
|
光纖類型 |
單模雙纖 |
|
光纖接口 |
LC |
|
方向 |
全雙工 |
|
CDR |
可選內置 |
|
發射波長 |
1470～1610nm |
|
激光器類型 |
EML |
|
發射電接口 |
CML |
|
出纖功率 |
-1～4dBm |
|
探測器類型 |
PIN |
|
接收電接口 |
CML |
|
接收靈敏度 |
-15dBm |
|
告警 |
TTL/OC |
|
管理 |
DDM |
|
◆10Gbps CWDM SFP+光纖收發模塊，單模，雙纖雙向，LC光接口，1470～1610nm， 80公里 |
|
兼容標準 |
SFP+ Electrical MSA SFF-8431/8432、10GBASE-ER/EW、CPRI/OBSAI |
|
模塊封裝 |
SFP+可插拔 |
|
速率 |
0.6～11.3Gbps |
|
傳輸距離 |
80公里 |
|
光纖類型 |
單模雙纖 |
|
光纖接口 |
LC |
|
方向 |
全雙工 |
|
CDR |
可選內置 |
|
發射波長 |
1470～1610nm |
|
激光器類型 |
DFB |
|
發射電接口 |
CML |
|
出纖功率 |
2～5dBm |
|
探測器類型 |
APD |
|
接收電接口 |
CML |
|
接收靈敏度 |
-21dBm |
|
告警 |
TTL/OC |
|
管理 |
DDM |
|
◆電源輸入/供電方式 |
|
3.3V |
|
◆封裝形式 |
|
SFP+可插拔 |
|
◆工作環境 |
商業級 |
工業級 |
|
工作溫度 |
0～+70℃ |
-40℃～+85℃ |
|
濕度 |
0～95%不結凝 |
0～95%不結凝 |
|
◆外形尺寸 |
|
SFP+ |
57.4 X 13.9 X 14 (長X寬X高)(不包括光接口) |
江蘇新創10G CWDM SFP+光纖收發模塊訂貨型號命名標準：
FMTR/FMTRC-10G-XXDXXXX/YYYY/ZZZZC-S2-3V-SLC-C/CG/I/IG
FMTR：表示光纖收發模塊；
FMTRC：表示內置CDR光纖收發模塊；
10G：表示光模塊標稱速率；
10G：表示10Gbps； 1XG：表示1/10Gbps；
XXD：表示距離；
XXXX/YYYYC：表示激光器發射CWDM波長；
XXXX：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610；
YYYY：表示1470/1490/1510/1530/1550/1570/1590/1610；
ZZZZ：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450；
S2：表示光纖種類及光纖數量；
S：表示單模；
2：表示雙纖；
3V：表示3.3V供電；
SLC：表示光模塊封裝類型及光纖接口類型；
S：SFP+可插拔模塊；
LC：表示LC接口；
C/CG/I/IG：表示工作溫度范圍及ROHS兼容；
C：表示0～+70℃； CG：表示0～+70℃，ROHS兼容；
I：表示-40～+85℃； IG：表示-40～+85℃，ROHS兼容；
