VGA光模塊
VGA光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將攝像機、工業照相機或任何視頻源輸出的VGA信號長距離傳輸?shù)竭h方圖像分析處理、采集記錄、監控監視或播出中心。
　
快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

VGA光纖收發模塊典型產品

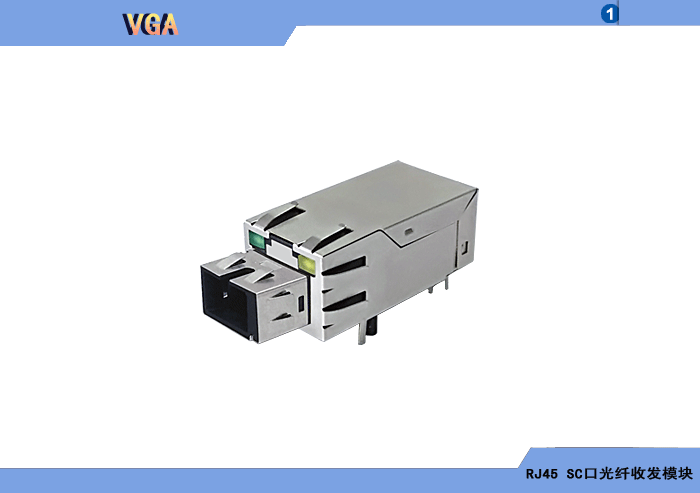

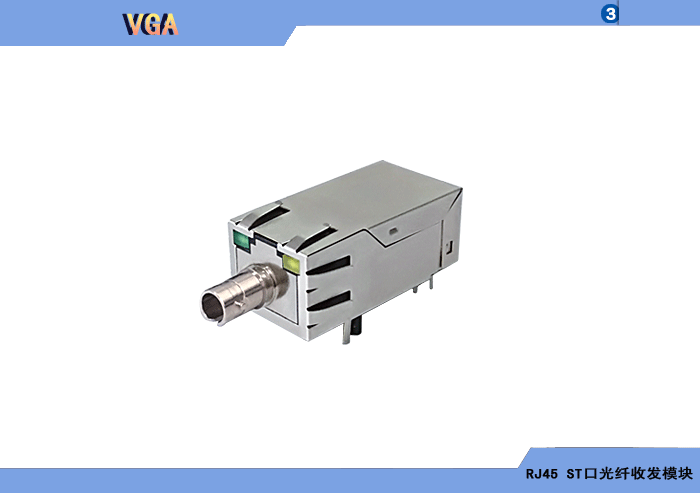

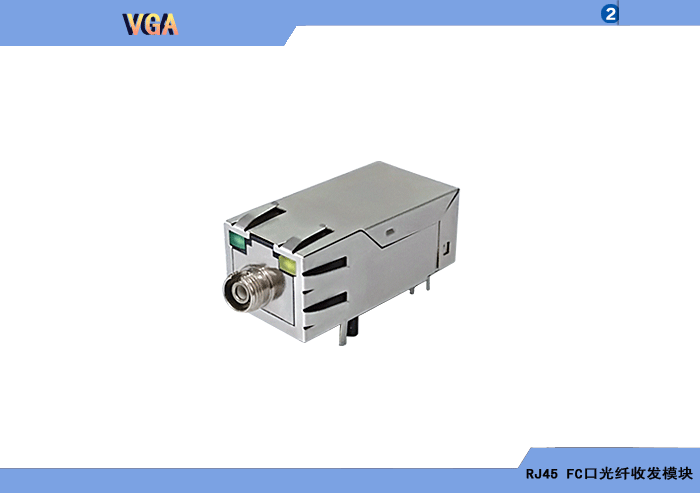

VGA RJ45型SC接口 VGA RJ45型FC接口 VGA RJ45型ST接口

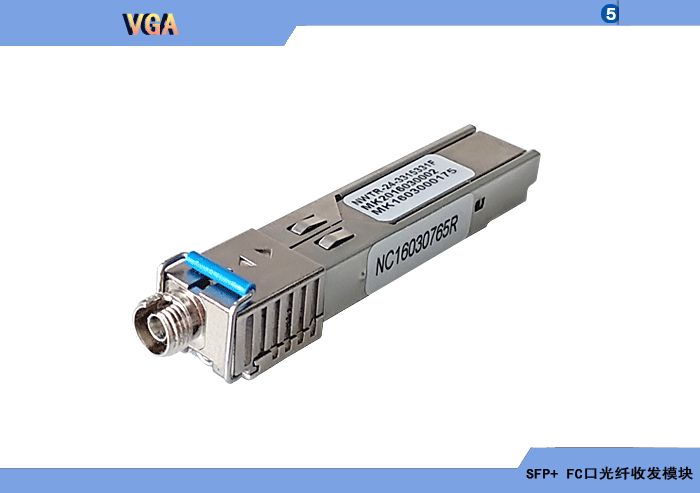

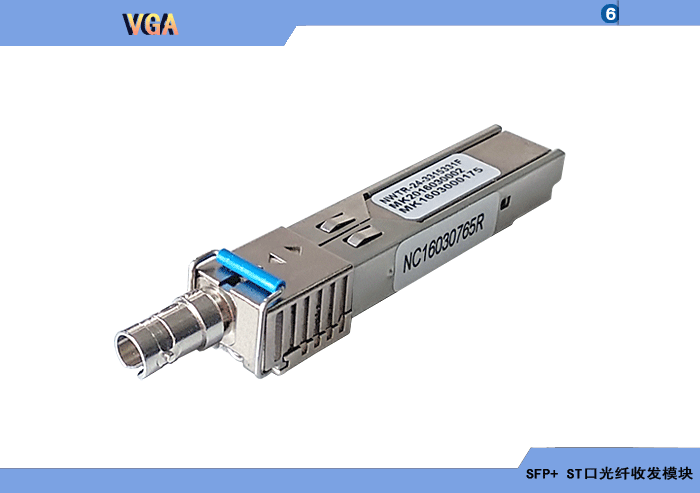

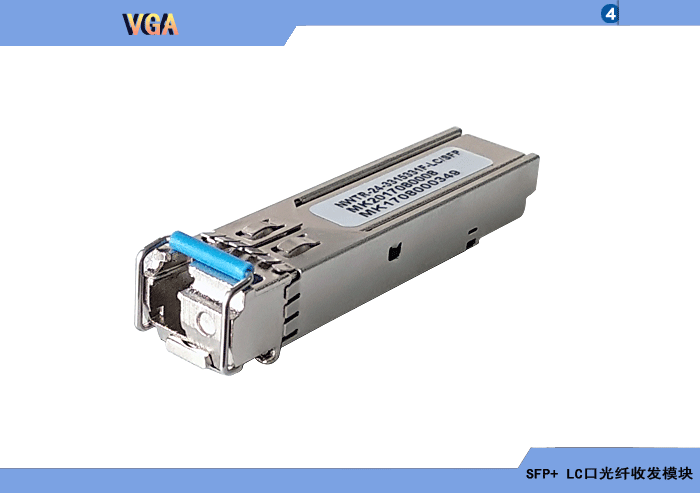

VGA SFP+型LC接口 VGA SFP+型FC接口 VGA SFP+型ST接口

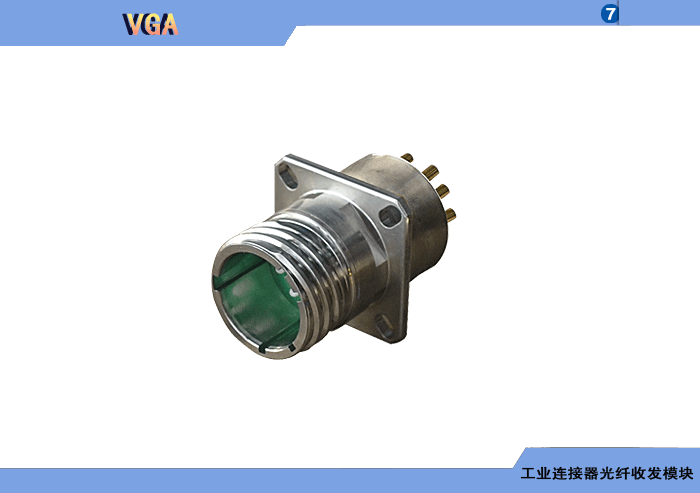

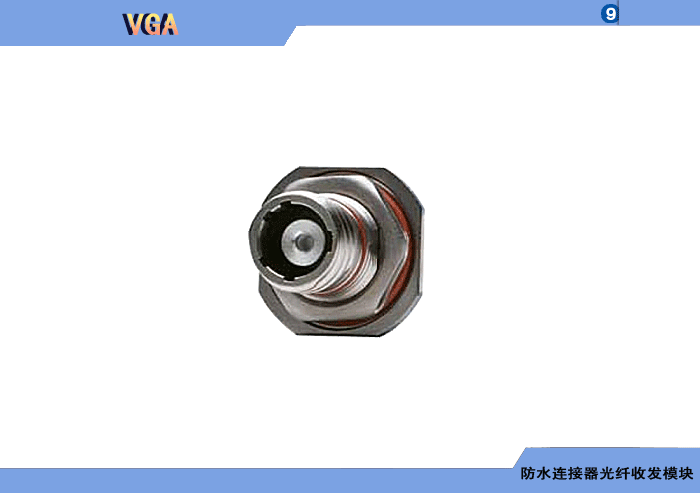

VGA工業連接器型 VGA 防水連接器型

VGA RJ45/SFP+/工業/防水連接器型光纖收發模塊，單纖單向
型   號 分辨率 光纖 波長 距離 光器件 溫度 手冊
FMT-VGA-03D850W-M1-P-C/I/M-G 1920X1080 MMF 850nm 300M VCSEL C/I/M 選型手冊下載
FMR-VGA-03D850W-M1-P-C/I/M-G 1920X1080 MMF 850nm 300M PIN C/I/M
FMT-VGA-02D1310W-M1-P-C/I/M-G 1920X1080 MMF 1310nm 220M FP C/I/M
FMR-VGA-02D1310W-M1-P-C/I/M-G 1920X1080 MMF 1310nm 220M PIN C/I/M
FMT-VGA-2D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 2KM FP C/I/M
FMR-VGA-2D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 2KM PIN C/I/M
FMT-VGA-10D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 10KM DFB C/I/M
FMR-VGA-10D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 10KM PIN C/I/M
FMT-VGA-20D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 20KM DFB C/I/M
FMR-VGA-20D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 20KM DFB C/I/M
FMT-VGA-40D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 40KM DFB C/I/M
FMR-VGA-40D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 40KM PIN C/I/M
FMT-VGA-70D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 70KM DFB C/I/M
FMR-VGA-70D1310W-S1-P-C/I/M-G 1920X1080 SMF 1310nm 70KM APD C/I/M
FMT-VGA-40D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 40KM EML C/I/M
FMR-VGA-40D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 40KM PIN C/I/M
FMT-VGA-80D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 80KM EML C/I/M
FMR-VGA-80D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 80KM APD C/I/M
FMT-VGA-100D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 100KM EML C/I/M
FMR-VGA-100D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 100KM APD C/I/M
FMT-VGA-20DXXXXC-S1-P-C/I/M-G 1920X1080 SMF 18XCWDM 20KM DFB C
FMT-VGA-20DXXXXC-S1-P-C/I/M-G 1920X1080 SMF 18XCWDM 20KM PIN C
FMT-VGA-40DZZZZC-S1-P-C/I/M-G 1920X1080 SMF 8XCWDM 40KM DFB C
FMR-VGA-40DZZZZC-S1-P-C/I/M-G 1920X1080 SMF 8XCWDM 40KM PIN C
FMT-VGA-40DYYYYC-S1-P-C/I/M-G 1920X1080 SMF 8XCWDM 40KM EML C/I/M
FMR-VGA-40DYYYYC-S1-P-C/I/M-G 1920X1080 SMF 8XCWDM 40KM PIN C/I/M
FMT-VGA-80DYYYYC-S1-P-C/I/M-G 1920X1080 SMF 8XCWDM 80KM EML C/I/M
FMR-VGA-80DYYYYC-S1-P-C/I/M-G 1920X1080 SMF 8XCWDM 80KM APD C/I/M
VGA+數據 RJ45/SFP+/工業/防水連接器型光纖收發模塊，單纖雙向
型   號 分辨率 光纖 波長 距離 光器件 溫度
FMT-VGAD-015D1330W-M1-P-C/I/M-G 1920X1080 MMF 1330nm 150M DFB/PIN C/I/M
FMR-VGAD-015D1550W-M1-P-C/I/M-G 1920X1080 MMF 1550nm 150M FP/PIN C/I/M
FMT-VGAD-20D1330W-S1-P-C/I/M-G 1920X1080 SMF 1330nm 20KM DFB/PIN C/I/M
FMR-VGAD-20D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 20KM FP/PIN C/I/M
FMT-VGAD-40D1330W-S1-P-C/I/M-G 1920X1080 SMF 1330nm 40KM DFB/PIN C/I/M
FMR-VGAD-40D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 40KM FP/PIN C/I/M
FMT-VGAD-60D1330W-S1-P-C/I/M-G 1920X1080 SMF 1330nm 60KM DFB/PIN C/I/M
FMR-VGAD-60D1550W-S1-P-C/I/M-G 1920X1080 SMF 1550nm 60KM FP/PIN C/I/M

　　VGA光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將攝像機、工業照相機或任何視頻源輸出的VGA信號長距離傳輸?shù)竭h方圖像分析處理、采集記錄、監控監視或播出中心。自動支持任意分辨率的VGA～WQXGA高清顯示信號，顯示器分辨率最高可支持1920X1080或WQXGA 1600 ×1200@60HZ，最大模擬帶寬600MHZ。內置動態圖像處理技術，使得畫面清晰穩定。顯示模式記憶和遠程讀取使得所連計算機主機即使在顯示器在沒有連或有故障時也能正確和自動配置VGA高清顯示模式。由于采用光纖設計，因此用戶設備的VGA信號不但能夠通過光纖進行遠距離傳輸，而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾，而且可實現設備之間的電氣隔離。
　　VGA光纖收發模塊提供可選的RS-232/485/422/TTL/GPIO/CAN/Profibus數據或控制接口，方便光纖兩端設備纖兩端的設備進行互連通信或控制。
　　VGA光纖收發模塊提供可選的高速TTL/GPIO數據或控制信號接口，透明支持任意TTL上層協議。
　　VGA光纖收發模塊提供可選的RS-232接口，透明符合和兼容EIA/TIA-232或CCITV.28總線標準，采用底層轉換技術，透明支持任意RS-232上層協議，支持最大DC～1Mbps(TTL)的工作速率，單段電纜總線長度可達20米。
　　VGA光纖收發模塊提供可選的RS-485接口，透明符合和兼容EIA/TIA-485-A總線標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意RS-485上層協議，支持大DC～2Mbps的總線工作速率，單段電纜總線長度可達1200米 ，大節點數32/64/128個。
　　VGA光纖收發模塊提供可選的RS-422接口，透明符合和兼容EIA/TIA-422/EIA-530/EIA-449/V.11標準，采用底層轉換技術，透明支持任意RS-422層協議，支持大DC～2Mbps的總線工作速率，單段電纜總線長度可達1200米。
　　VGA光纖收發模塊提供可選的CAN總線接口，透明符合和兼容CAN2.0A/CANB2.0B、ISO11898-2標準、ISO 11898-4 TTCAN標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意DeviceNET、CANopen、 CANopen-Safety等等各種上層協議，支持大5K～125K/1M/2M/5Mbps的總線工作速率，單段電纜總線長度可達5公里(10Kbps) ，大節點數110個。
　　VGA光纖收發模塊提供可選的Profibus接口，透明符合和兼容Profibus-DP/FMS或Profibus-PA(MBP IEC651158-2)總線標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意Profibus DPV0、DPV1、DPV2上層協議，支持大9.6Kbps～12Mbps/31.25Kbps的總線工作速率，單段電纜總線長度可達1200米 ，大節點數32/64/128個。
　　VGA光纖收發模塊支持單模、多模單纖，光接口ST、FC、SC、LC可選；也可根據用戶需求提供帶尾纖的光纖收發模塊，尾纖長度可由用戶指定。光纖收發模塊支持各種不同的距離，多模最大0～300米；單模0～100公里，光模塊發射波長支持850nm、1310或1550nm波長，支持CWDM波長。光模塊激光器支持FP、DFB、EML或VSCEL，探測器可支持普通PIN或高靈敏度APD。
　　VGA光纖收發模塊+3.3V或5V供電，支持SFP+可插拔型、RJ45型、工業接器型、防水連接器型等等封裝。
　　VGA光纖收發模塊提供信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
　　VGA光纖收發模塊可根據用戶的應用場合和需求不同而特殊設計，可分為商業級、工業級等可靠性級別。


◆ 支持點對點連接方式。
◆ 支持VGA高清視頻傳輸。
◆ 兼容支持VGA 1.3b標準。
◆ 自動識別和配置各種顯示模式。
◆ 支持UXGA 1600 X 1200/WUXGA1920 X 1200@60Hz， HDTV 1080p 2048x1080@60Hz分辨率。
◆ 支持最大5.4Gbps帶寬。
◆ 最大支持12bit顏色深度。
◆ 像素時鐘最大225MHz。
◆ 內置自動均衡和重定時功能，畫面清晰穩定。
◆ 支持E-DDC顯示模式記憶，隨時保證顯示模式正確加載。
◆ 透明支持HDCP/CEC功能。
◆ 支持RS-232/485/422/TTL/GPIO/CAN/Profibus數據或控制接口
◆ 支持單模、多模光纖。
◆ 傳輸距離多模0～300米；單模0～100公里。
◆ 發射波長1310～1610nm(單模) ，850/1310nm(多模)。
◆ 光模塊激光器支持FP、DFB、EML或VSCEL。
◆ 光模塊探測器可支持普通PIN或高靈敏度APD。
◆ ST、FC、SC、LC可選(尾纖可選)。
◆ 支持RJ45型封裝。
◆ 支持SFP+可插拔型封裝。
◆ 支持工業連接器型封裝。
◆ 支持防水連接器型封裝。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆ +3.3V或5V。
◆ 支持商業級、工業級等可靠性級別。


◆ VGA
接口數量 1路
接口標準 VGA～WQXGA
輸入視頻顯示分辨率 (包括最大分辨率下的所有顯示模式) VGA：      UXGA     1600x1200@60Hz
                  WUXGA 1920x1080@60Hz
HDTV：   1080P    1920x1080@60Hz
輸入視頻模擬帶寬 500MHz(3dB)
輸入視頻電平 0.7Vp-p，典型 ，最大1 .5Vp-p
輸入視頻阻抗 75Ω
輸入耦合方式 直流
行同步頻率 15KHz～200KHz
場同步頻率 30Hz～200Hz
行場同步輸入阻抗 510Ω
行場同步輸入極性 正極性或極性
返回損耗 <-40dB @ 5MHz
◆RS-232/485/422/TTL/GPIO
接口數量 1路可選
RS232/TTL 接口標準 EIA/TIA-232，CCITV.28標準
通信速率 DC～1Mbps
通信協議 全透明支持任意RS232協議
通信方式 正/反向或雙向
RS485/TTL 接口標準 EIA/TIA-485-A總線標準
通信速率 DC～1Mbps
通信協議 全透明支持任意RS485協議和所有上層協議
通信方式 雙向
最大節點數 128個
最大距離 1200m
RS422/TTL 接口標準 EIA/TIA-422/EIA-530/EIA-449/V.11
通信速率 DC～2Mbps
通信協議 全透明支持任意RS422協議
通信方式 正/反向或雙向
最大距離 1200m
◆CAN
接口數量 1路可選
接口標準 任意CAN1.0/CAN2.0/DeviceNet協議標準
CAN總線速率 最大5K～2Mbps
CAN總線最大節點數 110個
CAN總線最大距離 CAN協議距離
通信方式 雙向
◆Profibus
接口數量 1路可選
接口標準 Profibus DP/PA/FMS/RS-485標準
Profibus總線速率 31.25K/9.6K～2Mbps
Profibus總線最大節點數 128個
Profibus總線最大距離 1200m
通信方式 雙向
◆光纖
物理接口 FC/SC/ST/LC，尾纖可選
光纖種類 單模(9/125um)或多模(50/62.5/125um)
光纖數量 單纖
單模光發射波長 1310/1550nm或1270～1610nm CWDM
多模光發射波長 850/1310nm
激光器 VCSEL/FP/DFB/EML
探測器 PIN/APD
傳輸距離 多模最大0～300米；單模0～100公里
告警 TTL或OC告警輸出
◆電源輸入/供電方式
+5V或3.3V
◆封裝形式
RJ45封裝
SFP+可插拔性封裝
工業連接器型封裝
防水連接器型封裝
◆工作環境 商業級 工業級
工作溫度 -20℃～+70℃ -40℃～+85℃
濕度 0～95%不結凝 0～95%不結凝
◆外形尺寸
RJ45型封裝 26 X 17 X 13  (長X寬X高)(不包括光接口)
SFP+可插拔型封裝 57.4 X 13.9 X 14  (長X寬X高)(不包括光接口)
工業連接器型封裝 根據實際接插件確定尺寸
防水連接器型封裝 根據實際接插件確定尺寸

















江蘇新創VGA光纖收發模塊訂貨型號命名標準：

FMT-VGA/VGAD-XXD-YYYW/XXXXC/YYYYC/ZZZZC-S/M1-P-C/I/M-G

FMTR-VGA：VGA光纖收發模塊；
FMTR-VGAD：VGA數據光纖收發模塊；
FMT：表示VGA發射光纖模塊；
FMR：表示VGA接收光纖模塊；
VGAD：表示VGA+RS-232/485/422/TTL/GPIO/CAN/Profibus可選數據或控制接口；

XXD：表示距離；

YYW/XXXXC/YYYYC/ZZZZC：表示長激光器發射波長；
YYW：表示850/1310/1550；
XXXX：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610；
YYYY：表示1470/1490/1510/1530/1550/1570/1590/1610；
ZZZZ：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450；

M/S-1/2：表示光纖種類及光纖數量；
M：表示多模； S：表示單模；
1：表示單纖；

P：表示模塊封裝形式；
R：RJ45型封裝 S：SFP+可插拔型封裝；
I：工業連接器封裝； W：防水連接器型；

C/I/M：表示工作溫度范圍；
C：表示-20～+70℃商業級； I：表示-40～+85℃工業級；

G：表示ROHS兼容；
