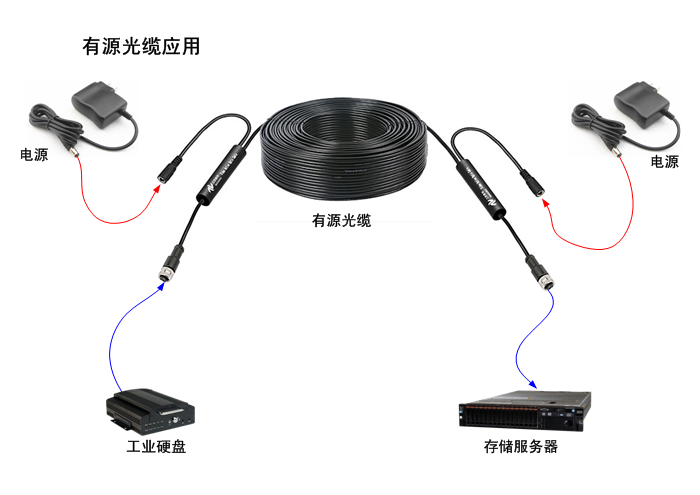

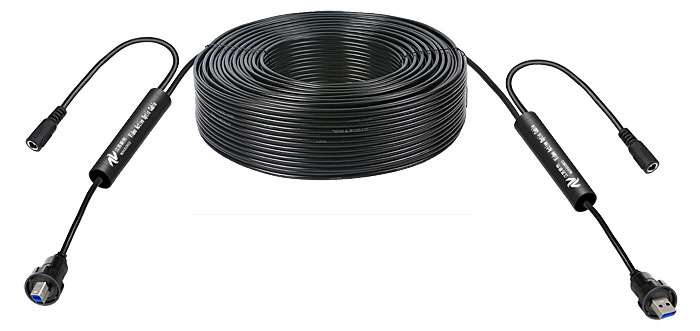

USB有源光纜AOC采用高度集成微型的有源光纜AOC或模塊化開放式光纖接口遠距離互聯設計，將計算機、工控機、遠端USB攝像機、硬盤、U盤、POS機、IC卡及門禁系統、高速工業相機、音頻、鍵盤鼠標、串口數據采集或控制設備、高速圖像幀捕捉器、機器視覺及運動控制系統、工業自動化制數據采集系統等設備輸出的USB信號轉換成光信號長距離傳輸?shù)竭h(yuǎn)端，從而突破了USB只能用短距離電纜傳輸?shù)南拗?，大大延伸了USB的應用范圍和連接距離，使得USB廣域傳播、發布和共享成為可能。接口自動兼容和支持USB1.0低速(1.5Mbps)、USB1.1全速(12Mbps)、USB2.0高速(480Mbps)、USB3.0超高速(5Gbps)、USB3.1超高速+(10Gbps)標準。內置電纜自動均衡器和時鐘重定時功能，因此大大降低及保證了輸出波形失真和數字信號抖動的要求，提高了輸入輸出信號質量。由于采用光纖設計及接口多重防雷浪涌保護設計，因此用戶設備的USB信號不但能夠通過光纖進行遠距離傳輸，而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾，而且可實現設備之間的電氣隔離。
USB有源光纜AOC電接口采用多種連接器，便于在各種場合使用。通用Type-A/B/C/Mini/Micro- A/B/USB3.0Micro-B連接器型封裝，可直接與設備的連接器直接相連。標準的D型或矩形連接器插頭，直接插入用戶設備面板上的D型或矩形連接器插座中完成光電轉換功能，并且出現故障時用戶可隨意拔出有源光纜進行替換；SFP可插拔接口便于用戶簡化設計和維修，通過統一標準的SFP可插拔接口，有源光纜的電口可直接插入用戶設備完成光電轉換，并且出現故障時用戶可隨意拔出有源光纜進行替換；標準的M系列工業連接器插頭，直接插入用戶設備面板上的M系列工業連接器插座中完成光電轉換功能，并且出現故障時用戶可隨意拔出有源光纜進行替換；防水連接器型封裝，防水型用于野外、水下等高濕度環境，并且出現故障時用戶可隨意拔出有源光纜進行替換。
USB有源光纜AOC通過集成的有源光纜AOC設計，可以直接替代電纜連接，光纜距離可由用戶指定；光接口也可采用開放式標準的ST、FC、SC、LC、E2000、防水型等等各種特殊可定制的光纖接口，便于用戶與現有的光纖路由連接。有源光纜或光纖接口支持單模、多?；蛩芰瞎饫w，通信距離多模最大0～200米；單模0～80公里，塑料光纖0～20米；發射波長1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖)。
USB有源光纜AOC信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
USB有源光纜AOC支持5V、12V(9～18V) 、24V(18～36V)、48V(36～72V)直流電源輸入設計，也可通過有源光纜中電纜混合的方式遠距離供電。
USB有源光纜AOC可根據用戶的應用場合和需求不同而特殊設計，可分為商業級、工業級等可靠性級別。
◆ 支持點對點連接方式。
◆ 支持USB、控制數據、IO開關量并行傳輸。
◆ 支持兼容USB1.0低速標準
◆ 支持兼容USB1.1全速標準
◆ 支持兼容USB2.0高速標準、
◆ 支持兼容USB3.0超高速標準
◆ 支持兼容USB3.1超高速+標準。
◆ 內置自動均衡器和時鐘重定時器。

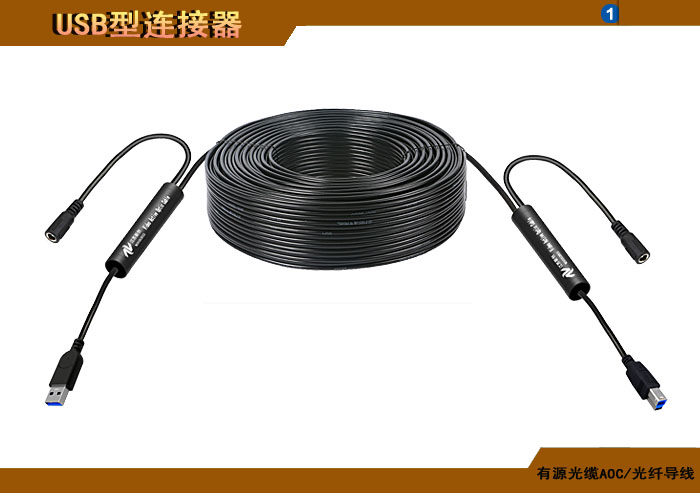

◆ 電接口支持Type-A/B/C/Mini/Micro-A/B/USB3.0Micro-B型接器。
◆ 電接口支持D型或矩形連接器。
◆ 電接口支持SFP可插拔連接器。

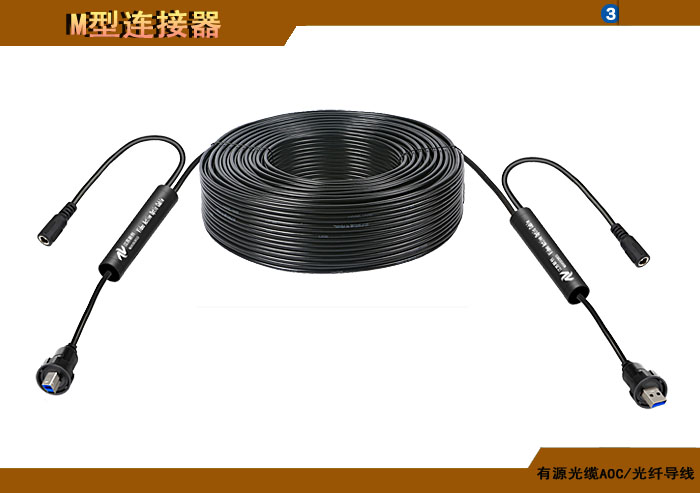

◆ 電接口支持M系列工業連接器。

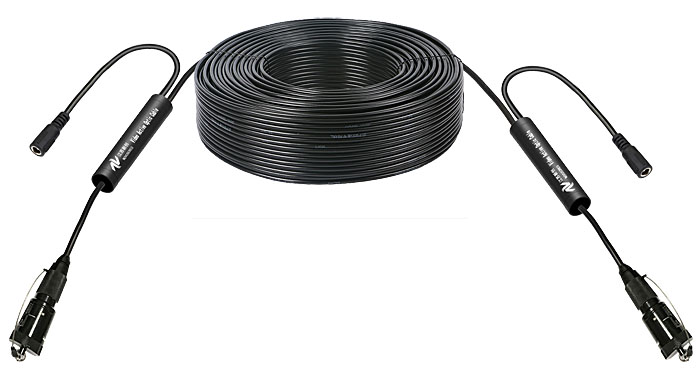

◆ 電接口支持防水連接器型封裝。
◆ 有源光纜或開放式ST、FC、SC、LC、E2000、防水型等特殊光纖接口。
◆ 支持單模、多模和塑料光纖。
◆ 傳輸距離最大多模200米、單模80公里和塑料光纖20米。
◆ 發射波長1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖)。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆5/12/24/48VDC直流電源輸入，支持電纜混合遠距離供電。
◆ 支持商業級、工業級等可靠性級別。
|
◆ USB |
|
接口數量 |
1路 |
|
接口標準 |
USB1.0/1.1/2.0 /3.0 /3.1標準 |
|
工作模式 |
全雙工/半雙工 |
|
端口供電 |
最大500mA |
|
數字均衡和重定時 |
內置 |
|
◆有源光纜/光纖接口 |
|
物理接口 |
有源光纜或光纖FC/SC/ST/LC/E2000/防水型/可定制 |
|
光纖種類 |
單模(9/125um)或多模(50/62.5/125um)或塑料光纖 |
|
光纖連接端面 |
PC/APC/UPC |
|
光纖數量 |
單纖 |
|
光發射波長 |
1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖) |
|
傳輸距離 |
多模：0～200米；單模：0～10/20/40/80公里；塑料： 0～20米 |
|
最大光功率動態范圍 |
15/20/25dB |
|
◆電源輸入/供電方式 |
|
5V、12V(9～18V) 、24V(18～36V)、48V(36～72V)接線端子輸入或混合電纜遠距離供電 |
|
◆封裝形式 |
|
Type-A/B/C/Mini/Micro-A/B/USB3.0Micro-B連接器型 |
|
D型或矩形連接器型 |
|
SFP可插拔連接器型 |
|
M系列工業連接器型 |
|
防水連接器型 |
|
◆工作環境 |
商業級 |
工業級 |
|
工作溫度 |
-20℃～+65℃ |
-40℃～+85℃ |
|
濕度 |
0～95%不結凝 |
0～95%不結凝 |
|
◆外形尺寸 |
|
USB(Type-A/B/C/Mini/Micro-A/B/USB3.0Micro-B連接器型) |
根據實際接插件確定尺寸 |
|
USB(D矩形連接器型) |
根據實際接插件確定尺寸 |
|
USB(SFP可插拔連接器型) |
根據實際接插件確定尺寸 |
|
USB(M工業連接器型) |
根據實際接插件確定尺寸 |
|
USB(防水連接器型) |
根據實際接插件確定尺寸 |
江蘇新創USB有源光纜AOC訂貨型號命名標準：
AOCTR-USB11/20/30/31-S/M/P-DX-TA/TB/TC/MIA/MIB/MRA/MRB/UB/D/P/MX/W/M-C/I/M
AOCTR-USB11/20/30/31-S/M/PX-15/20/25/32-F/T/S/L/E/W/M-C/P-P/A/U-TA/TB/TC/MIA/MIB/MRA/MRB/UB/D/P/MX/W/M-C/I/M
AOCTR：有源光纜/光纖接口收發模塊；
AOCT：表示有源光纜/光纖接口發射光纖模塊；
AOCR：表示有源光纜/光纖接口接收光纖模塊；
USB11/20/30/31X：USB種類；
USB11：表示USB1.1；
USB20：表示USB2.0；
USB30：表示USB3.0；
USB31：表示USB3.1；
S/M/P：表示有源光纜內封裝的光纖種類；
DX：有源光纜定制距離，X為距離，單位米；
S/M/PX：表示光纖接口支持的光纖種類及數量；
S：?jiǎn)文＃?M：多模； P：塑料光纖；
X：表示多纖，最大8纖；
15/20/25/32：表示允許的光鏈路最大損耗；
15：表示15dB； 20：表示20dB； 25：表示25dB； 32：表示32dB；
F/T/S/L/E/W/M：表示光接口類型；
F：表示FC接口； T：表示ST接口； S：表示SC接口； L：表示LC接口； E：表示E2000接口；
W：表示防水型接口；
C/P：表示光纖出纖形式；
C：光纖插座非尾纖 P：表示尾纖型；
P/A/U：表示光纖端面類型；
P：表示PC接口； A：表示APC接口； U：表示UPC接口；
TA/TB/TC/MIA/MIB/MRA/MRB/UB/D/P/MX/W/M：表示電接口連接方式；
TA：Type-A連接器型封裝；
TB：Type-B連接器型封裝；
TC：Type-C連接器型封裝；
MIA：Mini-A連接器型封裝；
MIB：Mini-B連接器型封裝；
MRA：Micro-A連接器型封裝；
MRB：Micro-B連接器型封裝；
UB：USB3.0Micro-B連接器型封裝；
D：D矩形連接器型封裝；
P：SFP可插拔連接器型封裝；
MX：M系列工業連接器型封裝；
W：防水連接器型封裝；
C/I/M：表示模塊可靠性級別；
C：商業級； I：工業級；
