E1光模塊
E1光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將PDH/SDH環路終端及插分設備、數字中繼及交叉復接設備、路由器、幀中繼交換機訪問設備、CSU/DSU、程控交換機、集團電話、電話語音傳真系統、PSTN公用電話交換系統及局端設備、寬帶專線及中繼接入設備、語音中繼卡、、調度指揮系統、電話MUX/DEMUX設備、基帶和專線調制解調器、衛星通訊及無線基站設備…
　
快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

E1光纖收發模塊典型產品

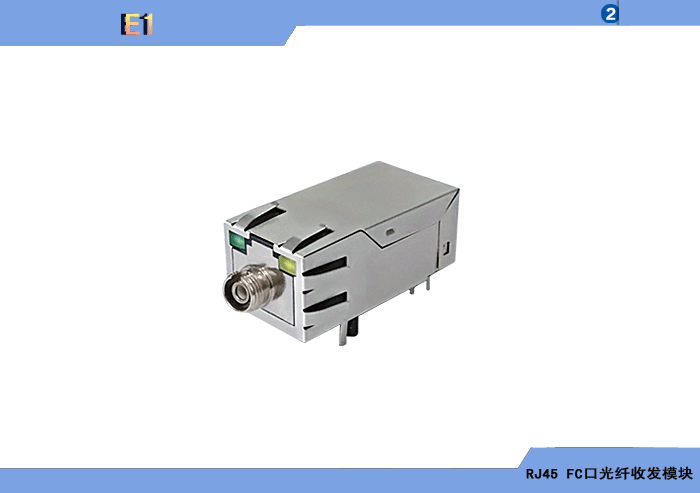

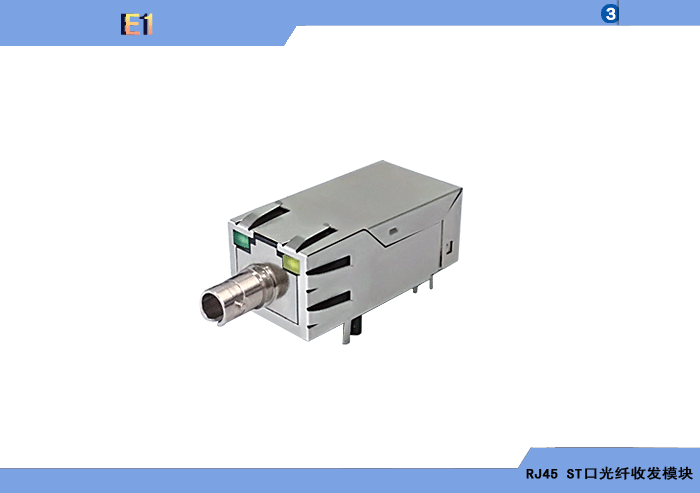

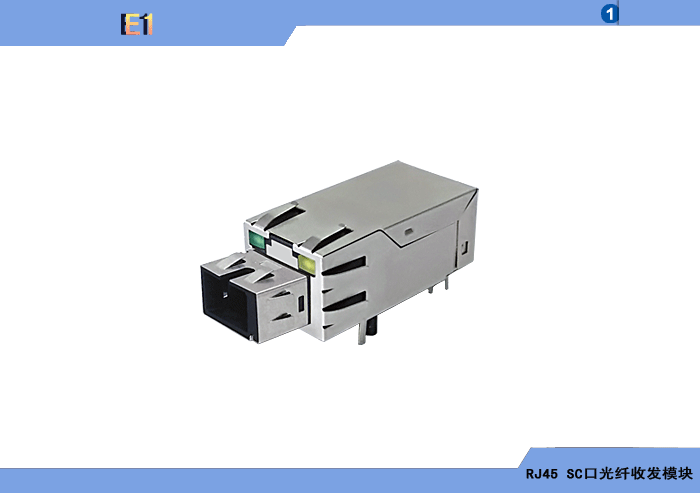

E1 RJ45型SC接口 E1 RJ45型FC接口 E1 RJ45型ST接口

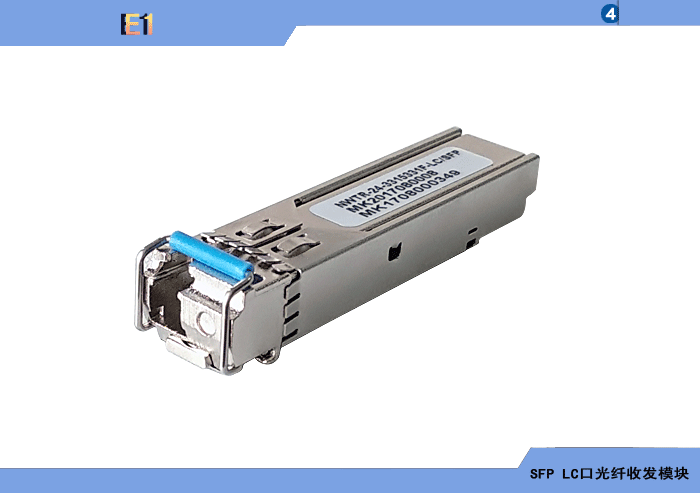

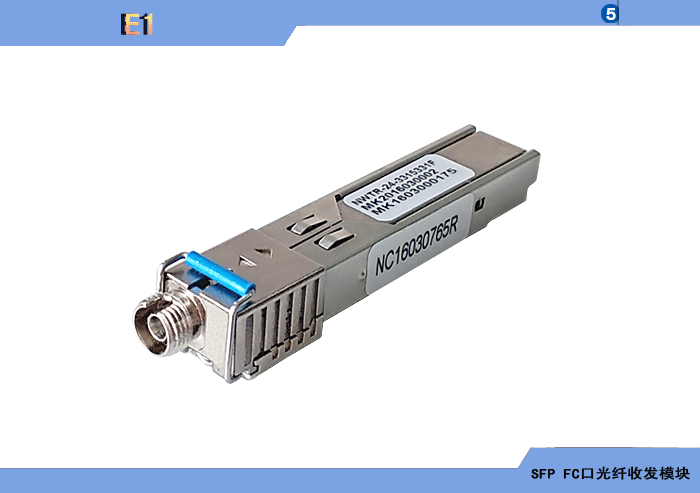

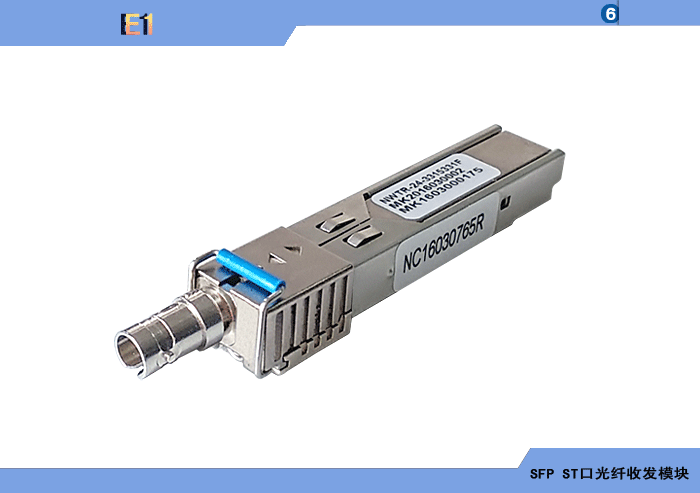

E1 SFP型LC接口 E1 SFP型FC接口 E1 SFP型ST接口

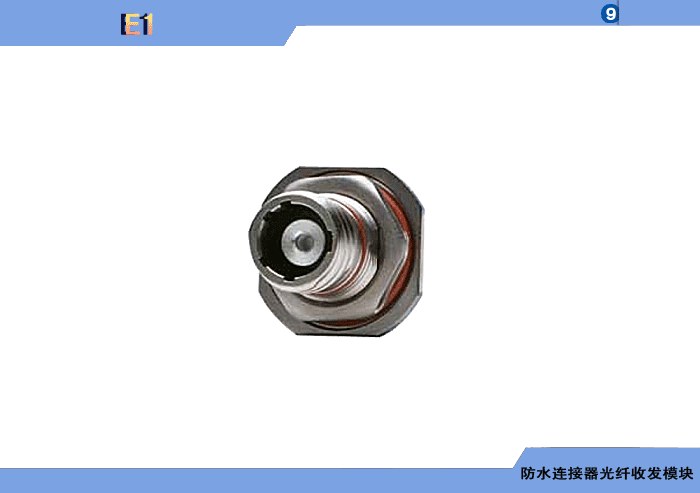

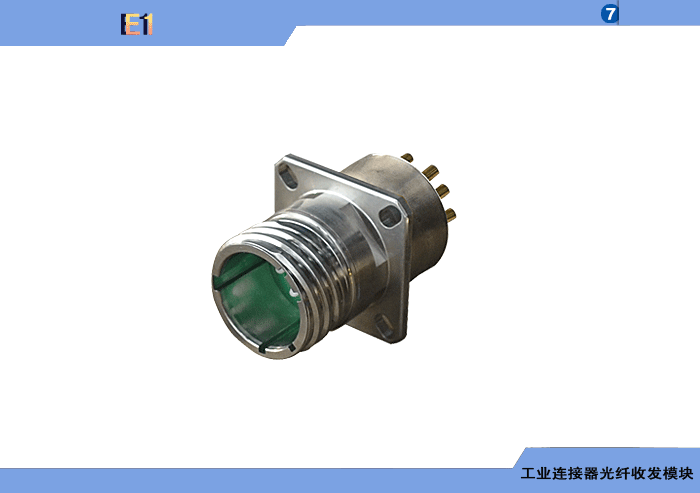

E1工業連接器型 E1 防水連接器型

E1 RJ45/SFP+/工業/防水連接器型光纖收發模塊，單纖雙向
型   號 速率 光纖 波長 距離 光器件 溫度 手冊
FMT-E1-2D1310W-M1-P-C/I/M-G 2Mbps MMF 1310nm 2KM FP/PIN C/I/M 選型手冊下載
FMR-E1-2D1550W-M1-P-C/I/M-G 2Mbps MMF 1550nm 2KM FP/PIN C/I/M
FMT-E1-15D1310W-S1-P-C/I/M-G 2Mbps SMF 1310nm 15KM FP/PIN C/I/M
FMR-E1-15D1550W-S1-P-C/I/M-G 2Mbps SMF 1550nm 15KM FP/PIN C/I/M
FMT-E1-30D1310W-S1-P-C/I/M-G 2Mbps SMF 1310nm 30KM FP/PIN C/I/M
FMR-E1-30D1550W-S1-P-C/I/M-G 2Mbps SMF 1550nm 30KM FP/PIN C/I/M
FMT-E1-40D1310W-S1-P-C/I/M-G 2Mbps SMF 1310nm 40KM FP/PIN C/I/M
FMR-E1-40D1310W-S1-P-C/I/M-G 2Mbps SMF 1550nm 40KM DFB/PIN C/I/M
FMT-E1-80D1310W-S1-P-C/I/M-G 2Mbps SMF 1310nm 80KM FP/PIN C/I/M
FMR-E1-80D1310W-S1-P-C/I/M-G 2Mbps SMF 1550nm 80KM DFB/PIN C/I/M
FMT-E1-100D1310W-S1-P-C/I/M-G 2Mbps SMF 1490nm 100KM DFB/PIN C/I/M
FMR-E1-100D1310W-S1-P-C/I/M-G 2Mbps SMF 1550nm 100KM DFB/PIN C/I/M
FMT-E1-120D1310W-S1-P-C/I/M-G 2Mbps SMF 1490nm 120KM DFB/PIN C/I/M
FMR-E1-120D1550W-S1-P-C/I/M-G 2Mbps SMF 1550nm 120KM DFB/PIN C/I/M
FMT-E1-160D1310W-S1-P-C/I/M-G 2Mbps SMF 1490nm 160KM DFB/PIN C/I/M
FMR-E1-160D1550W-S1-P-C/I/M-G 2Mbps SMF 1550nm 160KM DFB/PIN C/I/M

　　E1光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將PDH/SDH環路終端及插分設備、數字中繼及交叉復接設備、路由器、幀中繼交換機訪問設備、CSU/DSU、程控交換機、集團電話、電話語音傳真系統、PSTN公用電話交換系統及局端設備、寬帶專線及中繼接入設備、語音中繼卡、、調度指揮系統、電話MUX/DEMUX設備、基帶和專線調制解調器、衛星通訊及無線基站設備、視頻會議終端、視頻編解碼器、電力通信終端及RTU等等設備輸出的E1信號通過光纖傳輸和互聯互通。E1接口兼容和符合ITU-T G.703/G.823/G.742/G.704/G.706/G.732標準和協議，兼容和符合ITU-TG.802/G.737/G.738/ G.739標準和協議，兼容和符合ITU-T G.964/G.965/I.431/O.151/ O.152/O.153標準和協議，兼容和符合ETSI ETS 300 011/ETS 300 233/ETS 324-1/ETS 347-1標準和協議，兼容和符合ETSI TBR 4/TBR 12/TBR 13及GO-MVIP標準和協議。支持成幀、成復幀及非成幀通信方式，透明支持PCM基本幀、CRC復幀和信令復幀，支持隨路信令系統。采用HDM3/AMI編碼方式，支持平衡和非平衡接口方式，支持2.048Mbps及任意NX64K子速率。由于采用光纖設計及接口多重防雷浪涌保護設計，因此用戶設備的E1信號不但能夠通過光纖進行遠距離傳輸，而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾，而且可實現設備之間的電氣隔離。
　　E1光纖收發模塊支持單模、多模單纖，光接口ST、FC、SC、LC可選；也可根據用戶需求提供帶尾纖的光纖收發模塊，尾纖長度可由用戶指定。光纖收發模塊支持各種不同的距離，多模最大0～2公里 ；單模0～160公里，光模塊發射波長支持1310/1550nm或1490/1550nm波長。光模塊激光器支持FP或DFB，探測器可支持普通PIN或高靈敏度APD。
　　E1光纖收發模塊+3.3V或5V供電，支持SFP可插拔型、RJ45型、工業接器型、防水連接器型等等封裝。
　　E1光纖收發模塊提供信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
　　E1光纖收發模塊可根據用戶的應用場合和需求不同而特殊設計，可分為商業級、工業級等可靠性級別。


◆ 支持點對點連接方式。
◆ 支持E1。
◆ 兼容和符合ITU-T G.703/G.823/G.742/G.704/G.706/G.732標準和協議。
◆ 兼容和符合ITU-TG.802/G.737/G.738/ G.739標準和協議。
◆ 兼容和符合ITU-T G.964/G.965/I.431/O.151/ O.152/O.153標準和協議。
◆ 兼容和符合ETSI ETS 300 011/ETS 300 233/ETS 324-1/ETS 347-1標準和協議。
◆ 兼容和符合ETSI TBR 4/TBR 12/TBR 13及GO-MVIP標準和協議。
◆ 支持成幀、成復幀及非成幀通信方式。
◆ 支持HDM3/AMI編碼方式。
◆ 支持平衡、非平衡接口。
◆ 支持2.048Mbps及任意NX64K子速率。
◆ 支持E1或TTL接口。
◆ 傳輸距離多模0～2公里 ，單模0～160公里。
◆ 發射波長1310/1550nm或1490/1550nm(單模) ，1310/1550nm(多模)。
◆ 光模塊激光器支持FP或DFB。
◆ 光模塊探測器可支持普通PIN或高靈敏度APD。
◆ ST、FC、SC、LC可選(尾纖可選)。
◆ 支持RJ45型封裝。
◆ 支持SFP可插拔型封裝。
◆ 支持工業連接器型封裝。
◆ 支持防水連接器型封裝。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆ +3.3V或5V。
◆ 支持商業級、工業級等可靠性級別。


◆E1
接口數量 1路
接口標準 兼容和符合ITU-T G.703/G.823/G.742/G.704/G.706/G.732標準和協議。
兼容和符合ITU-TG.802/G.737/G.738/ G.739標準和協議。
兼容和符合ITU-T G.964/G.965/I.431/O.151/ O.152/O.153標準和協議。
兼容和符合ETSI ETS 300 011/ETS 300 233/ETS 324-1/ETS 347-1標準和協議。
兼容和符合ETSI TBR 4/TBR 12/TBR 13及GO-MVIP標準和協議。
阻抗 75Ω（非平衡）或120Ω（平衡）
編碼方式 HDB3/AMI
輸入輸出標稱速率 2048Kbps或N X 64Kbps，容差±50ppm
接口電平 E1/TTL
◆光纖
物理接口 FC/SC/ST/LC，尾纖可選
光纖種類 單模(9/125um)或多模(50/62.5/125um)
光纖數量 單纖
單模光發射波長 1310/1550nm或1490/1550nm
多模光發射波長 1310/1550nm
激光器 FP/DFB
探測器 PIN/APD
傳輸距離 多模最大0～2公里 ，單模0～160公里
告警 TTL或OC告警輸出
◆電源輸入/供電方式
+5V或3.3V
◆封裝形式
RJ45封裝
SFP可插拔性封裝
工業連接器型封裝
防水連接器型封裝
◆工作環境 商業級 工業級
工作溫度 -20℃～+70℃ -40℃～+85℃
濕度 0～95%不結凝 0～95%不結凝
◆外形尺寸
RJ45型封裝 26 X 17 X 13  (長X寬X高)(不包括光接口)
SFP可插拔型封裝 57.4 X 13.9 X 14  (長X寬X高)(不包括光接口)
工業連接器型封裝 根據實際接插件確定尺寸
防水連接器型封裝 根據實際接插件確定尺寸

















江蘇新創E1光纖收發模塊訂貨型號命名標準：

FMTR-E1-XXD-YYW-S/M-1-P-C/I/M-G

FMTR-E1：E1數據光纖收發模塊；
FMT：表示E1發射光纖模塊；
FMR：表示E1接收光纖模塊；

E1：表示E1；

XXD：表示距離；

YYW：表示長激光器發射波長；
YYW：表示1310/1490/1550；

M/S1：表示光纖種類及光纖數量；
M：表示多模； S：表示單模；
1：表示單纖；

P：表示模塊封裝形式；
R：RJ45型封裝 S：SFP可插拔型封裝；
I：工業連接器封裝； W：防水連接器型；

C/I/M：表示工作溫度范圍；
C：表示-20～+70℃商業級； I：表示-40～+85℃工業級；

G：表示ROHS兼容；
