模擬電流量光纖變送模塊
模擬電流量光纖變送模塊是江蘇新創自主研發創新，專門為工業自動化控制系統、PLC/DCS系統、信號測量及數據采集系統的現場各種IO設備、儀器儀表、電壓、電流、電量、溫度、壓力、流量、液位、電位、位置、煙霧、化學元素檢測等等各種傳感器、編碼器、計數器、變頻器、伺服器、執行器以及各種模擬信號設備輸出的模擬量信號如模擬電流量進行調理如隔離放大、濾波和降噪、光纖變送轉換傳輸而設計。
　
快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

模擬電流量光纖變送模塊典型產品

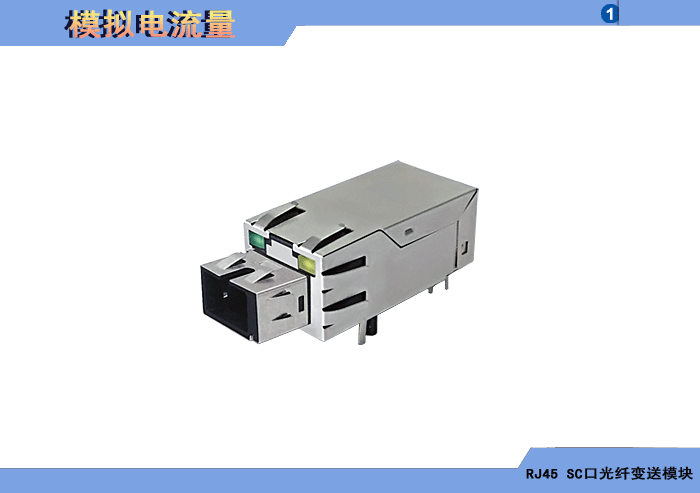

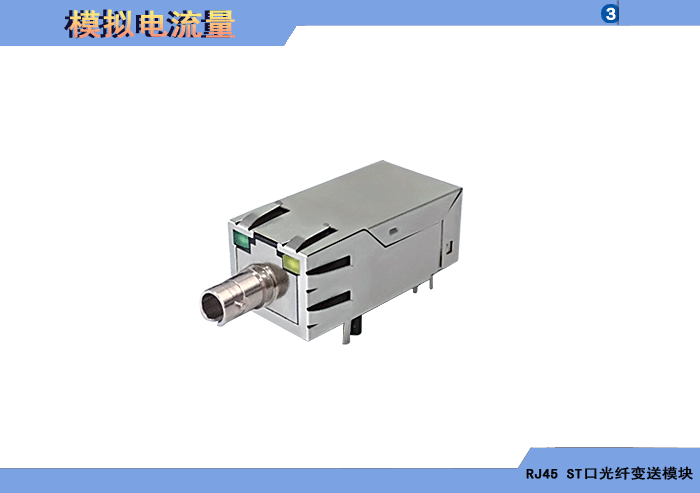

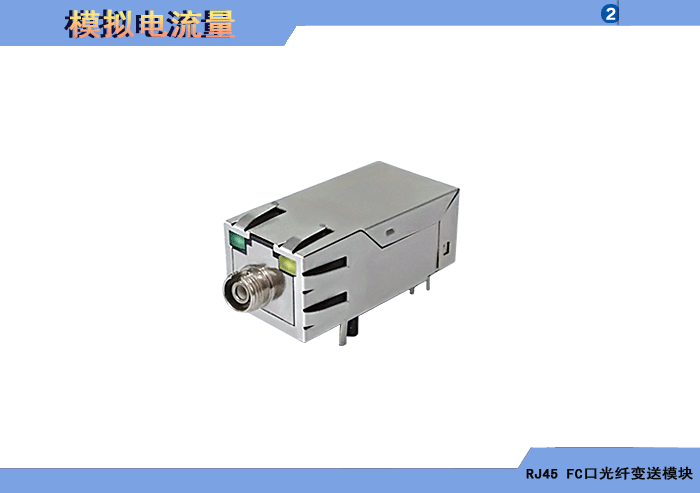

模擬電流量 RJ45型SC接口 模擬電流量  RJ45型FC接口 模擬電流量  RJ45型ST接口

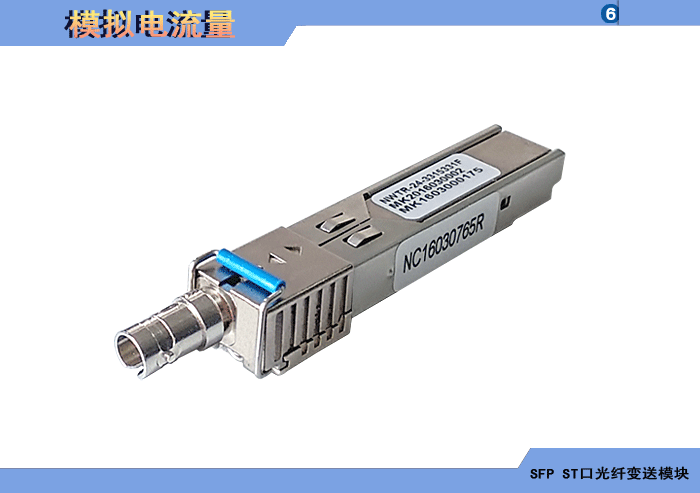

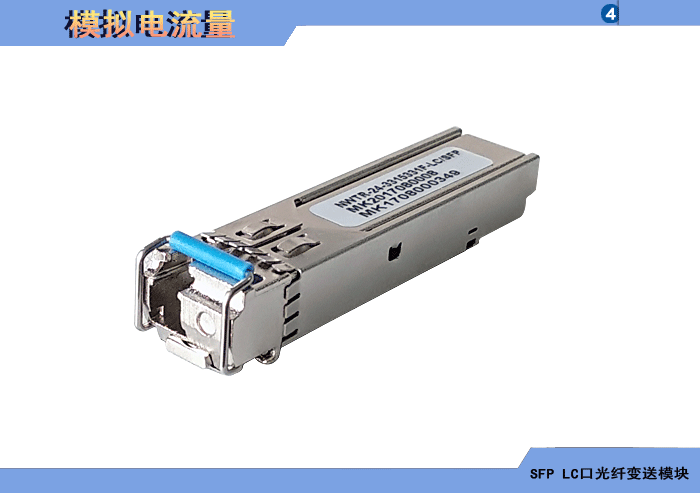

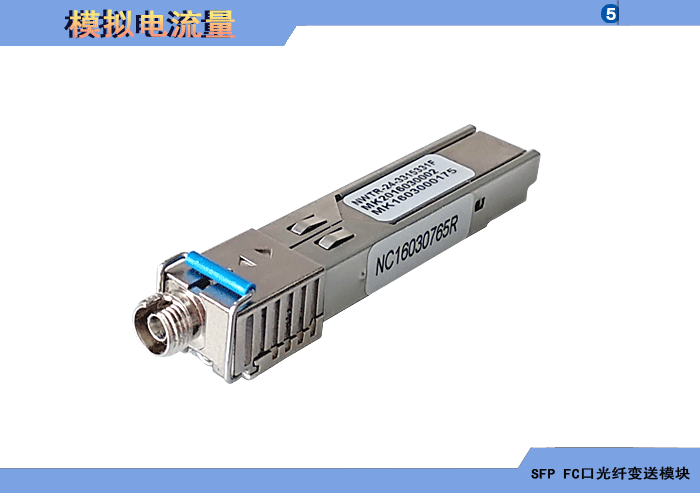

模擬電流量  SFP型LC接口 模擬電流量  SFP型FC接口 模擬電流量  SFP型ST接口

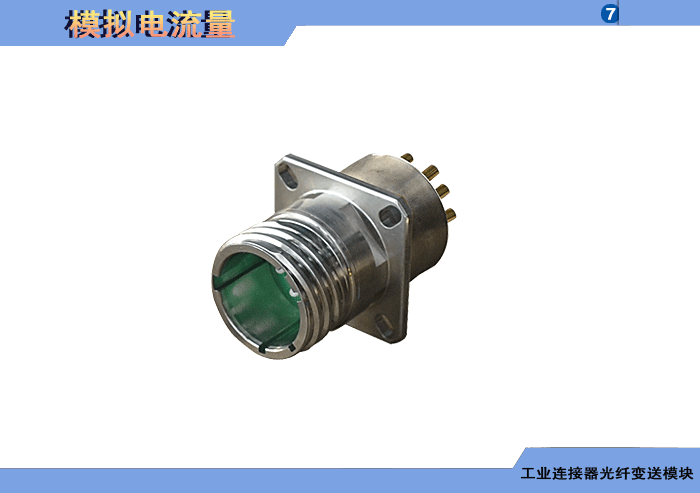

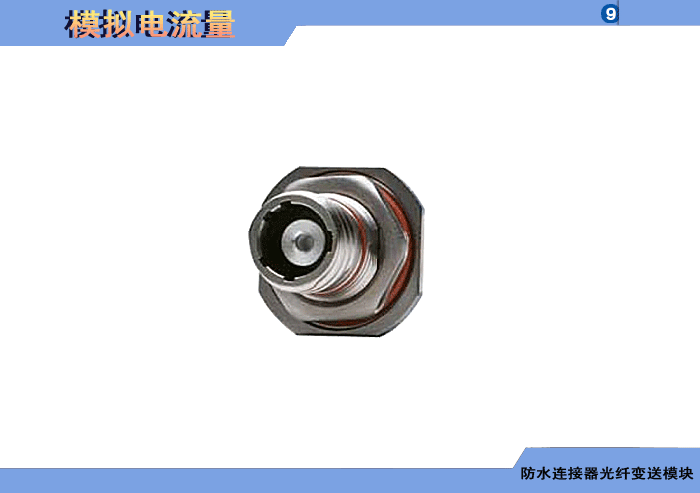

模擬電流量工業連接器型 模擬電流量  防水連接器型

模擬電流量/模擬電壓量 RJ45/SFP/工業/防水連接器型光纖變送模塊，單纖單向
模擬電流量變送輸入范圍 0～20mA、4～20mA、+20mA
模擬電壓量變送輸出范圍 0～5V、 1～5V、0～10V、2～10V、+5V、+10V、
型   號 電壓范圍 光纖 波長 距離 光器件 溫度 手冊
FMT-AIVx/y-XF-2D850W-M1-P-C/I/M-G x/y MMF 850nm 2KM VCSEL C/I/M 選型手冊下載
FMR-AIVx/y-XF-2D850W-M1-P-C/I/M-G x/y MMF 850nm 2KM PIN C/I/M
FMT-AIVx/y-XF-4D1310W-M1-P-C/I/M-G x/y MMF 1310nm 4KM FP C/I/M
FMR-AIVx/y-XF-4D1310W-M1-P-C/I/M-G x/y MMF 1310nm 4KM PIN C/I/M
FMT-AIVx/y-XF-15D1310W-S1-P-C/I/M-G x/y SMF 1310nm 15KM FP C/I/M
FMR-AIVx/y-XF-15D1310W-S1-P-C/I/M-G x/y SMF 1310nm 15KM PIN C/I/M
FMT-AIVx/y-XF-30D1310W-S1-P-C/I/M-G x/y SMF 1310nm 30KM FP C/I/M
FMR-AIVx/y-XF-30D1310W-S1-P-C/I/M-G x/y SMF 1310nm 30KM PIN C/I/M
FMT-AIVx/y-XF-60D1310W-S1-P-C/I/M-G x/y SMF 1310nm 60KM FP C/I/M
FMR-AIVx/y-XF-60D1310W-S1-P-C/I/M-G x/y SMF 1310nm 60KM PIN C/I/M
FMT-AIVx/y-XF-80D1310W-S1-P-C/I/M-G x/y SMF 1310nm 80KM DFB C/I/M
FMR-AIVx/y-XF-80D1310W-S1-P-C/I/M-G x/y SMF 1310nm 80KM PIN C/I/M
FMT-AIVx/y-XF-30D1550W-S1-P-C/I/M-G x/y SMF 1550nm 30KM FP C/I/M
FMR-AIVx/y-XF-30D1550W-S1-P-C/I/M-G x/y SMF 1550nm 30KM PIN C/I/M
FMT-AIVx/y-XF-60D1550W-S1-P-C/I/M-G x/y SMF 1550nm 60KM DFB C/I/M
FMR-AIVx/y-XF-60D1550W-S1-P-C/I/M-G x/y SMF 1550nm 60KM PIN C/I/M
FMT-AIVx/y-XF-80D1550W-S1-P-C/I/M-G x/y SMF 1550nm 80KM DFB C/I/M
FMR-AIVx/y-XF-80D1550W-S1-P-C/I/M-G x/y SMF 1550nm 80KM PIN C/I/M
FMT-AIVx/y-XF-100D1550W-S1-P-C/I/M-G x/y SMF 1550nm 100KM DFB C/I/M
FMR-AIVx/y-XF-100D1550W-S1-P-C/I/M-G x/y SMF 1550nm 100KM PIN C/I/M
FMT-AIVx/y-XF-120D1550W-S1-P-C/I/M-G x/y SMF 1550nm 120KM DFB C/I/M
FMR-AIVx/y-XF-120D1550W-S1-P-C/I/M-G x/y SMF 1550nm 120KM PIN C/I/M
FMT-AIVx/y-XF-160D1550W-S1-P-C/I/M-G x/y SMF 1550nm 160KM DFB C/I/M
FMR-AIVx/y-XF-160D1550W-S1-P-C/I/M-G x/y SMF 1550nm 160KM PIN C/I/M
FMT-AIVx/y-XF-200D1550W-S1-P-C/I/M-G x/y SMF 1550nm 200KM DFB C/I/M
FMR-AIVx/y-XF-200D1550W-S1-P-C/I/M-G x/y SMF 1550nm 200KM PIN C/I/M
FMT-AIVx/y-XF-40DXXXXC-S1-P-C/I/M-G x/y SMF 18XCWDM 40KM DFB C/I/M
FMT-AIVx/y-XF-40DXXXXC-S1-P-C/I/M-G x/y SMF 18XCWDM 40KM PIN C/I/M
FMT-AIVx/y-XF-80DZZZZC-S1-P-C/I/M-G x/y SMF 18XCWDM 80KM DFB C/I/M
FMR-AIVx/y-XF-80DZZZZC-S1-P-C/I/M-G x/y SMF 18XCWDM 80KM PIN C/I/M
FMT-AIVx/y-XF-100DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 100KM DFB C/I/M
FMR-AIVx/y-XF-100DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 100KM PIN C/I/M
FMT-AIVx/y-XF-120DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 120KM DFB C/I/M
FMR-AIVx/y-XF-120DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 120KM PIN C/I/M
FMT-AIVx/y-XF-160DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 160KM DFB C/I/M
FMR-AIVx/y-XF-160DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 160KM PIN C/I/M
FMT-AIVx/y-XF-200DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 200KM DFB C/I/M
FMR-AIVx/y-XF-200DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 200KM APD C/I/M
模擬電流量/模擬電壓量+數據 RJ45/SFP/工業/防水連接器型光纖變送模塊，單纖雙向
模擬電流量變送輸入范圍 0～20mA、4～20mA、+20mA
模擬電壓量變送輸出范圍 0～5V、 1～5V、0～10V、2～10V、+5V、+10V、
型   號 電壓范圍 光纖 波長 距離 光器件 溫度
FMT-AIVx/yD-XF-4D1310W-S1-P-C/I/M-G x/y SMF 1310nm 4KM FP/PIN C/I/M
FMR-AIVx/yD-XF-4D1550W-S1-P-C/I/M-G x/y SMF 1550nm 4KM FP/PIN C/I/M
FMT-AIVx/yD-XF-15D1310W-S1-P-C/I/M-G x/y SMF 1310nm 15KM FP/PIN C/I/M
FMR-AIVx/yD-XF-15D1550W-S1-P-C/I/M-G x/y SMF 1550nm 15KM FP/PIN C/I/M
FMT-AIVx/yD-XF-30D1310W-S1-P-C/I/M-G x/y SMF 1310nm 30KM FP/PIN C/I/M
FMR-AIVx/yD-XF-30D1550W-S1-P-C/I/M-G x/y SMF 1550nm 30KM FP/PIN C/I/M
FMT-AIVx/yD-XF-40D1310W-S1-P-C/I/M-G x/y SMF 1310nm 40KM FP/PIN C/I/M
FMR-AIVx/yD-XF-40D1310W-S1-P-C/I/M-G x/y SMF 1550nm 40KM DFB/PIN C/I/M
FMT-AIVx/yD-XF-80D1310W-S1-P-C/I/M-G x/y SMF 1310nm 80KM FP/PIN C/I/M
FMR-AIVx/yD-XF-80D1310W-S1-P-C/I/M-G x/y SMF 1550nm 80KM DFB/PIN C/I/M
FMT-AIVx/yD-XF-100D1310W-S1-P-C/I/M-G x/y SMF 1490nm 100KM DFB/PIN C/I/M
FMT-AIVx/yD-XF-100D1310W-S1-P-C/I/M-G x/y SMF 1550nm 100KM DFB/PIN C/I/M
FMR-AIVx/yD-XF-120D1310W-S1-P-C/I/M-G x/y SMF 1490nm 120KM DFB/PIN C/I/M
FMR-AIVx/yD-XF-120D1550W-S1-P-C/I/M-G x/y SMF 1550nm 120KM DFB/PIN C/I/M
FMR-AIVx/yD-XF-160D1310W-S1-P-C/I/M-G x/y SMF 1490nm 160KM DFB/PIN C/I/M
FMR-AIVx/yD-XF-160D1550W-S1-P-C/I/M-G x/y SMF 1550nm 160KM DFB/PIN C/I/M
FMR-AIVx/yD-XF-200D1310W-S1-P-C/I/M-G x/y SMF 1490nm 160KM DFP/APD C/I/M
FMR-AIVx/yD-XF-200D1550W-S1-P-C/I/M-G x/y SMF 1550nm 160KM DFP/APD C/I/M
模擬電流量/頻率脈沖量 RJ45/SFP/工業/防水連接器型光纖變送模塊，單纖單向
模擬電流量變送輸入范圍 0～20mA、4～20mA、+20mA
頻率脈沖量變送輸出范圍 1HZ～10KHZ/100KHZ/1MHZ/10MHZ/100MHZ
型   號 電壓范圍 光纖 波長 距離 光器件 溫度
FMT-AIFx/y-XF-2D850W-M1-P-C/I/M-G x/y MMF 850nm 2KM VCSEL C/I/M
FMR-AIFx/y-XF-2D850W-M1-P-C/I/M-G x/y MMF 850nm 2KM PIN C/I/M
FMT-AIFx/y-XF-4D1310W-M1-P-C/I/M-G x/y MMF 1310nm 4KM FP C/I/M
FMR-AIFx/y-XF-4D1310W-M1-P-C/I/M-G x/y MMF 1310nm 4KM PIN C/I/M
FMT-AIFx/y-XF-15D1310W-S1-P-C/I/M-G x/y SMF 1310nm 15KM FP C/I/M
FMR-AIFx/y-XF-15D1310W-S1-P-C/I/M-G x/y SMF 1310nm 15KM PIN C/I/M
FMT-AIFx/y-XF-30D1310W-S1-P-C/I/M-G x/y SMF 1310nm 30KM FP C/I/M
FMR-AIFx/y-XF-30D1310W-S1-P-C/I/M-G x/y SMF 1310nm 30KM PIN C/I/M
FMT-AIFx/y-XF-60D1310W-S1-P-C/I/M-G x/y SMF 1310nm 60KM FP C/I/M
FMR-AIFx/y-XF-60D1310W-S1-P-C/I/M-G x/y SMF 1310nm 60KM PIN C/I/M
FMT-AIFx/y-XF-80D1310W-S1-P-C/I/M-G x/y SMF 1310nm 80KM DFB C/I/M
FMR-AIFx/y-XF-80D1310W-S1-P-C/I/M-G x/y SMF 1310nm 80KM PIN C/I/M
FMT-AIFx/y-XF-30D1550W-S1-P-C/I/M-G x/y SMF 1550nm 30KM FP C/I/M
FMR-AIFx/y-XF-30D1550W-S1-P-C/I/M-G x/y SMF 1550nm 30KM PIN C/I/M
FMT-AIFx/y-XF-60D1550W-S1-P-C/I/M-G x/y SMF 1550nm 60KM DFB C/I/M
FMR-AIFx/y-XF-60D1550W-S1-P-C/I/M-G x/y SMF 1550nm 60KM PIN C/I/M
FMT-AIFx/y-XF-80D1550W-S1-P-C/I/M-G x/y SMF 1550nm 80KM DFB C/I/M
FMR-AIFx/y-XF-80D1550W-S1-P-C/I/M-G x/y SMF 1550nm 80KM PIN C/I/M
FMT-AIFx/y-XF-100D1550W-S1-P-C/I/M-G x/y SMF 1550nm 100KM DFB C/I/M
FMR-AIFx/y-XF-100D1550W-S1-P-C/I/M-G x/y SMF 1550nm 100KM PIN C/I/M
FMT-AIFx/y-XF-120D1550W-S1-P-C/I/M-G x/y SMF 1550nm 120KM DFB C/I/M
FMR-AIFx/y-XF-120D1550W-S1-P-C/I/M-G x/y SMF 1550nm 120KM PIN C/I/M
FMT-AIFx/y-XF-160D1550W-S1-P-C/I/M-G x/y SMF 1550nm 160KM DFB C/I/M
FMR-AIFx/y-XF-160D1550W-S1-P-C/I/M-G x/y SMF 1550nm 160KM PIN C/I/M
FMT-AIFx/y-XF-200D1550W-S1-P-C/I/M-G x/y SMF 1550nm 200KM DFB C/I/M
FMR-AIFx/y-XF-200D1550W-S1-P-C/I/M-G x/y SMF 1550nm 200KM PIN C/I/M
FMT-AIFx/y-XF-40DXXXXC-S1-P-C/I/M-G x/y SMF 18XCWDM 40KM DFB C/I/M
FMT-AIFx/y-XF-40DXXXXC-S1-P-C/I/M-G x/y SMF 18XCWDM 40KM PIN C/I/M
FMT-AIFx/y-XF-80DZZZZC-S1-P-C/I/M-G x/y SMF 18XCWDM 80KM DFB C/I/M
FMR-AIFx/y-XF-80DZZZZC-S1-P-C/I/M-G x/y SMF 18XCWDM 80KM PIN C/I/M
FMT-AIFx/y-XF-100DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 100KM DFB C/I/M
FMR-AIFx/y-XF-100DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 100KM PIN C/I/M
FMT-AIFx/y-XF-120DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 120KM DFB C/I/M
FMR-AIFx/y-XF-120DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 120KM PIN C/I/M
FMT-AIFx/y-XF-160DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 160KM DFB C/I/M
FMR-AIFx/y-XF-160DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 160KM PIN C/I/M
FMT-AIFx/y-XF-200DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 200KM DFB C/I/M
FMR-AIFx/y-XF-200DYYYYC-S1-P-C/I/M-G x/y SMF 8XCWDM 200KM APD C/I/M
模擬電流量/頻率脈沖量+數據 RJ45/SFP/工業/防水連接器型光纖變送模塊，單纖雙向
模擬電流量變送輸入范圍 0～20mA、4～20mA、+20mA
頻率脈沖量變送輸出范圍 1HZ～10KHZ/100KHZ/1MHZ/10MHZ/100MHZ
型   號 電壓范圍 光纖 波長 距離 光器件 溫度
FMT-AIFx/yD-XF-4D1310W-S1-P-C/I/M-G x/y SMF 1310nm 4KM FP/PIN C/I/M
FMR-AIFx/yD-XF-4D1550W-S1-P-C/I/M-G x/y SMF 1550nm 4KM FP/PIN C/I/M
FMT-AIFx/yD-XF-15D1310W-S1-P-C/I/M-G x/y SMF 1310nm 15KM FP/PIN C/I/M
FMR-AIFx/yD-XF-15D1550W-S1-P-C/I/M-G x/y SMF 1550nm 15KM FP/PIN C/I/M
FMT-AIFx/yD-XF-30D1310W-S1-P-C/I/M-G x/y SMF 1310nm 30KM FP/PIN C/I/M
FMR-AIFx/yD-XF-30D1550W-S1-P-C/I/M-G x/y SMF 1550nm 30KM FP/PIN C/I/M
FMT-AIFx/yD-XF-40D1310W-S1-P-C/I/M-G x/y SMF 1310nm 40KM FP/PIN C/I/M
FMR-AIFx/yD-XF-40D1310W-S1-P-C/I/M-G x/y SMF 1550nm 40KM DFB/PIN C/I/M
FMT-AIFx/yD-XF-80D1310W-S1-P-C/I/M-G x/y SMF 1310nm 80KM FP/PIN C/I/M
FMR-AIFx/yD-XF-80D1310W-S1-P-C/I/M-G x/y SMF 1550nm 80KM DFB/PIN C/I/M
FMT-AIFx/yD-XF-100D1310W-S1-P-C/I/M-G x/y SMF 1490nm 100KM DFB/PIN C/I/M
FMT-AIFx/yD-XF-100D1310W-S1-P-C/I/M-G x/y SMF 1550nm 100KM DFB/PIN C/I/M
FMR-AIFx/yD-XF-120D1310W-S1-P-C/I/M-G x/y SMF 1490nm 120KM DFB/PIN C/I/M
FMR-AIFx/yD-XF-120D1550W-S1-P-C/I/M-G x/y SMF 1550nm 120KM DFB/PIN C/I/M
FMR-AIFx/yD-XF-160D1310W-S1-P-C/I/M-G x/y SMF 1490nm 160KM DFB/PIN C/I/M
FMR-AIFx/yD-XF-160D1550W-S1-P-C/I/M-G x/y SMF 1550nm 160KM DFB/PIN C/I/M
FMR-AIFx/yD-XF-200D1310W-S1-P-C/I/M-G x/y SMF 1490nm 160KM DFP/APD C/I/M
FMR-AIFx/yD-XF-200D1550W-S1-P-C/I/M-G x/y SMF 1550nm 160KM DFP/APD C/I/M

　　模擬電流量光纖變送模塊是江蘇新創自主研發創新，專門為工業自動化控制系統、PLC/DCS系統、信號測量及數據采集系統的現場各種IO設備、儀器儀表、電壓、電流、電量、溫度、壓力、流量、液位、電位、位置、煙霧、化學元素檢測等等各種傳感器、編碼器、計數器、變頻器、伺服器、執行器以及各種模擬信號設備輸出的模擬量信號如模擬電流量進行調理如隔離放大、濾波和降噪、光纖變送轉換傳輸而設計。模擬電流量變送輸入范圍支持0～20mA、 4～20mA、+20mA。變送輸出的模擬電壓量范圍是0～5/10V、1～5V、2～10V、+5V、+10V；變送輸出的頻率脈沖量范圍可達1HZ～10KHZ/100KHZ/1MHZ/10MHZ/100MHZ。由于采用光纖設計，因此用戶設備的模擬電壓量信號不但能夠通過光纖進行遠距離傳輸，而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾，而且可實現設備之間的電氣隔離。
　　模擬電流量光纖變送模塊提供可選的RS-232/485/422/TTL/GPIO/CAN/Profibus數據或控制接口，方便光纖兩端設備纖兩端的設備進行互連通信或控制。
　　模擬電流量光纖變送模塊提供可選的高速TTL/GPIO數據或控制信號接口，透明支持任意TTL上層協議。
　　模擬電流量光纖變送模塊提供可選的RS-232接口，透明符合和兼容EIA/TIA-232或CCITV.28總線標準，采用底層轉換技術，透明支持任意RS-232上層協議，支持最大DC～1Mbps(TTL)的工作速率，單段電纜總線長度可達20米。
　　模擬電流量光纖變送模塊提供可選的RS-485接口，透明符合和兼容EIA/TIA-485-A總線標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意RS-485上層協議，支持大DC～2Mbps的總線工作速率，單段電纜總線長度可達1200米 ，大節點數32/64/128個。
　　模擬電流量光纖變送模塊提供可選的RS-422接口，透明符合和兼容EIA/TIA-422/EIA-530/EIA-449/V.11標準，采用底層轉換技術，透明支持任意RS-422層協議，支持大DC～2Mbps的總線工作速率，單段電纜總線長度可達1200米。
　　模擬電流量光纖變送模塊提供可選的CAN總線接口，透明符合和兼容CAN2.0A/CANB2.0B、ISO11898-2標準、ISO 11898-4 TTCAN標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意DeviceNET、CANopen、 CANopen-Safety等等各種上層協議，支持大5K～125K/1M/2M/5Mbps的總線工作速率，單段電纜總線長度可達5公里(10Kbps) ，大節點數110個。
　　模擬電流量光纖變送模塊提供可選的Profibus接口，透明符合和兼容Profibus-DP/FMS或Profibus-PA(MBP IEC651158-2)總線標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意Profibus DPV0、DPV1、DPV2上層協議，支持大9.6Kbps～12Mbps/31.25Kbps的總線工作速率，單段電纜總線長度可達1200米 ，大節點數32/64/128個。
　　模擬電流量光纖變送模塊支持單模、多模單纖，光接口ST、FC、SC、LC可選；也可根據用戶需求提供帶尾纖的光纖變送模塊，尾纖長度可由用戶指定。光纖變送模塊支持各種不同的距離，多模最大0～4公里 ；單模0～200公里，光模塊發射波長支持850nm、1310或1550nm波長，支持CWDM波長。光模塊激光器支持FP、DFB或VSCEL，探測器可支持普通PIN或高靈敏度APD。
　　模擬電流量光纖變送模塊+3.3V或5V供電，支持SFP可插拔型、RJ45型、工業接器型、防水連接器型等等封裝。
　　模擬電流量光纖變送模塊提供信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
　　模擬電流量光纖變送模塊可根據用戶的應用場合和需求不同而特殊設計，可分為商業級、工業級等可靠性級別。


◆ 支持點對點連接方式。
◆ 支持模擬量信號如模擬電壓量調理如隔離、放大、濾波、光纖變送轉換傳輸。
◆ 支持單極性、雙極性0～20mA、4～20mA、+20mA等各種模擬電流量輸入。
◆ 支持單極性、雙極性0～5/10V、1～5V、2～10V或+5/10V等各種模擬電壓量變送輸出。
◆ 支持1HZ～10KHZ/100KHZ/1MHZ/10MHZ/100MHZ等各種頻率脈沖量輸變送輸出。
◆ 最大溫度漂移0.01% F.S./?C，具有極高的穩定度。
◆ 支持RS-232/485/422/TTL/GPIO/CAN/Profibus數據或控制接口
◆ 支持單模、多模光纖。
◆ 傳輸距離最大，多模最大0～4公里 ；單模0～200公里。
◆ 發射波長1310～1610nm(單模) ，850/1310nm(多模)。
◆ 光模塊激光器支持FP、DFB或VSCEL。
◆ 光模塊探測器可支持普通PIN或高靈敏度APD。
◆ ST、FC、SC、LC可選(尾纖可選)。
◆ 支持RJ45型封裝。
◆ 支持SFP可插拔型封裝。
◆ 支持工業連接器型封裝。
◆ 支持防水連接器型封裝。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆ +3.3V或5V。
◆ 支持商業級、工業級等可靠性級別。


◆模擬電流量輸入/模擬電壓量變送輸出
輸入電流 0～20mA、4～20mA、+20mA
輸入量程可配置/可編程 固定設置
最大輸入電流 24mA
輸入電阻 63Ω
輸出輸出電壓 0～5/10V、1～5V、2～10V、+5V、+10V
最大輸出電壓 12.5V
輸出電阻 10KΩ
輸出精度 0.1%F.S.
溫度漂移 0.01%F.S./?C
最大響應時間 10ms
帶寬 0～10/50/100/200/500HZ
0～1/10/50/100/250/500/800KHZ
0～1/5/10/20/50/100MHZ
◆模擬電流量輸入/頻率脈沖量變送輸出
輸入電流 0～20mA、4～20mA、+20mA
輸入量程可配置/可編程 固定設置
最大輸入電流 24mA
輸入電阻 63Ω
輸出頻率脈沖量范圍 1HZ～10KHZ/100KHZ/1MHZ/10MHZ/100MHZ
輸出頻率脈沖量電壓范圍 0～5/10V、1～5V、2～10V、+5V、+10V
最大輸出電壓 12.5V
輸出電阻 10KΩ
輸出精度 0.1%F.S.
溫度漂移 0.01%F.S./?C
帶寬 0～10/50/100/200/500HZ
0～1/3/5/10KHZ/100KHZ/1MHZ
◆RS-232/485/422/TTL/GPIO
接口數量 1路可選
RS232/TTL 接口標準 EIA/TIA-232，CCITV.28標準
通信速率 DC～1Mbps
通信協議 全透明支持任意RS232協議
通信方式 正/反向或雙向
RS485/TTL 接口標準 EIA/TIA-485-A總線標準
通信速率 DC～1Mbps
通信協議 全透明支持任意RS485協議和所有上層協議
通信方式 雙向
最大節點數 128個
最大距離 1200m
RS422/TTL 接口標準 EIA/TIA-422/EIA-530/EIA-449/V.11
通信速率 DC～2Mbps
通信協議 全透明支持任意RS422協議
通信方式 正/反向或雙向
最大距離 1200m
◆CAN
接口數量 1路可選
接口標準 任意CAN1.0/CAN2.0/DeviceNet協議標準
CAN總線速率 最大5K～2Mbps
CAN總線最大節點數 110個
CAN總線最大距離 CAN協議距離
通信方式 雙向
◆Profibus
接口數量 1路可選
接口標準 Profibus DP/PA/FMS/RS-485標準
Profibus總線速率 31.25K/9.6K～2Mbps
Profibus總線最大節點數 128個
Profibus總線最大距離 1200m
通信方式 雙向
◆光纖
物理接口 FC/SC/ST/LC，尾纖可選
光纖種類 單模(9/125um)或多模(50/62.5/125um)
光纖數量 單纖
單模光發射波長 1310/1550nm或1270～1610nm CWDM
多模光發射波長 850/1310nm
激光器 VCSEL/FP/DFB
探測器 PIN/APD
傳輸距離 多模最大0～4公里 ；單模0～200公里
告警 TTL或OC告警輸出
◆電源輸入/供電方式
+5V或3.3V
◆封裝形式
RJ45封裝
SFP可插拔性封裝
工業連接器型封裝
防水連接器型封裝
◆工作環境 商業級 工業級
工作溫度 -20℃～+70℃ -40℃～+85℃
濕度 0～95%不結凝 0～95%不結凝
◆外形尺寸
RJ45型封裝 26 X 17 X 13  (長X寬X高)(不包括光接口)
SFP可插拔型封裝 57.4 X 13.9 X 14  (長X寬X高)(不包括光接口)
工業連接器型封裝 根據實際接插件確定尺寸
防水連接器型封裝 根據實際接插件確定尺寸

















江蘇新創模擬電流量光纖變送模塊訂貨型號命名標準：

FMT/R-AIV/AIVx/yD-XF-XXD-YYYW/XXXXC/YYYYC/ZZZZC-S/M1-P-C/I/M-G
FMT/R-AIF/AIFx/yD-XF-XXD-YYYW/XXXXC/YYYYC/ZZZZC-S/M1-P-C/I/M-G

FMT/R：模擬電流量光纖變送模塊；
FMT：表示模擬電流量發射光纖變送模塊；
FMR：表示模擬電流量接收光纖變送模塊；

AIVx/y：表示模擬電流量/模擬電壓量變送，模擬電流量輸入/模擬電壓量變送輸出范圍是x/y；
x：表示0～5/10V、1～5V、2～10V、+5V、+10V；
y：表示0～5/10V、1～5V、2～10V、+5V、+10V；

AIFx/y：表示模擬電流量/模頻率脈沖量變送，模擬電流量輸入/頻率脈沖量變送輸出范圍是x/y；
x：表示0～5/10V、1～5V、2～10V、+5V、+10V；
y：表示1HZ～10KHZ/100KHZ/1MHZ/10MHZ/100MHZ；

D：表示RS-232/485/422/TTL/GPIO/CAN/Profibus可選數據或控制接口；

XF：表示頻率范圍；

XXD：表示距離；

YYW/XXXXC/YYYYC/ZZZZC：表示長激光器發射波長；
YYW：表示850/1310/1550；
XXXX：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610；
YYYY：表示1470/1490/1510/1530/1550/1570/1590/1610；
ZZZZ：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450；

M/S1：表示光纖種類及光纖數量；
M：表示多模； S：表示單模；
1：表示單纖；

P：表示模塊封裝形式；
R：RJ45型封裝 S：SFP可插拔型封裝；
I：工業連接器封裝； W：防水連接器型；

C/I/M：表示工作溫度范圍；
C：表示-20～+70℃商業級； I：表示-40～+85℃工業級；

G：表示ROHS兼容；


全國咨詢熱線： 025-86883403
公司地址：江蘇省南京市珠江路600號谷陽世紀大廈17F（小營車站往西）
CopyRight ? 2012 江蘇新創光電通信有限公司 All Rights Reserved. 　　蘇ICP備05028163號
