PMBus集線器(HUB) 是江蘇新創自主研發創新，專門為AC-DC開關電源、逆變器、穩壓器、整流器、數字電源負載、微處理器、單片機DSP芯片、FPGA、以及其他各種ASIC芯片輸出的標準PMBus總線信號同時分配或擴展成多路PMBus輸出，這樣大大方便了多個用戶同時共享同一總線。PMBus接口明支持任意PMBus上層協議，支持DC～100K/400Kbps讀寫速率。支持輸入、輸出及電源三端隔離，采用先進的高速數字隔離技術，其傳輸速度和熱穩定性遠高于普通的光電隔離器；內置15KV靜電保護器，可有效防止設備之間由于地不平衡引起的串口損壞及靜電擊穿。內置的高性能的兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪涌大信號沖擊；第二級精細保護電路能夠有效去除小信號殘留電壓沖擊及干擾信號。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件。
PMBus集線器(HUB)可根據用戶的應用場合和需求不同而特殊設計，產品可分為獨立模塊DIN35mm導軌模塊固定型。
PMBus集線器(HUB)輸入電源支持24V/28V直流或交流供電并提供相應的狀態報警輸出。

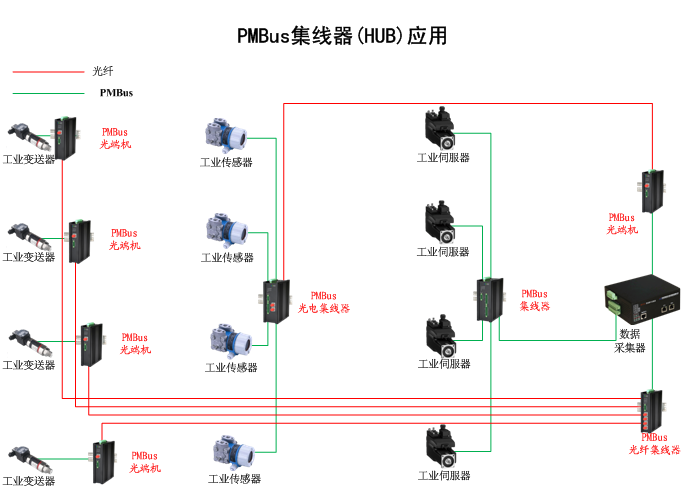

PMBus集線器(HUB)已經廣泛應用在石油化工、礦山開采及冶煉廠礦企業、高鐵及地鐵軌道交通、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、燃煤氣自來水及污水處理、能源發電和輸配變電網、環境監測和保護、物聯網及大數據機房控制中心、食品加工、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、船舶運輸、物探及地震海洋勘探、海上及水下作業及鉆探井平臺的PLC/DCS等自動控制及數據采集系統中。

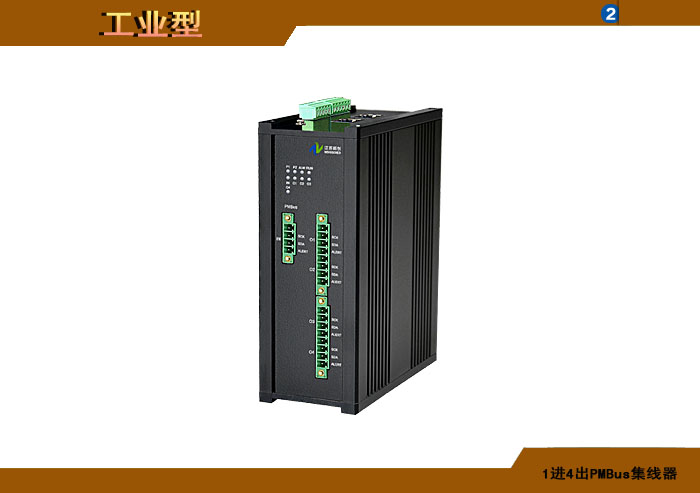

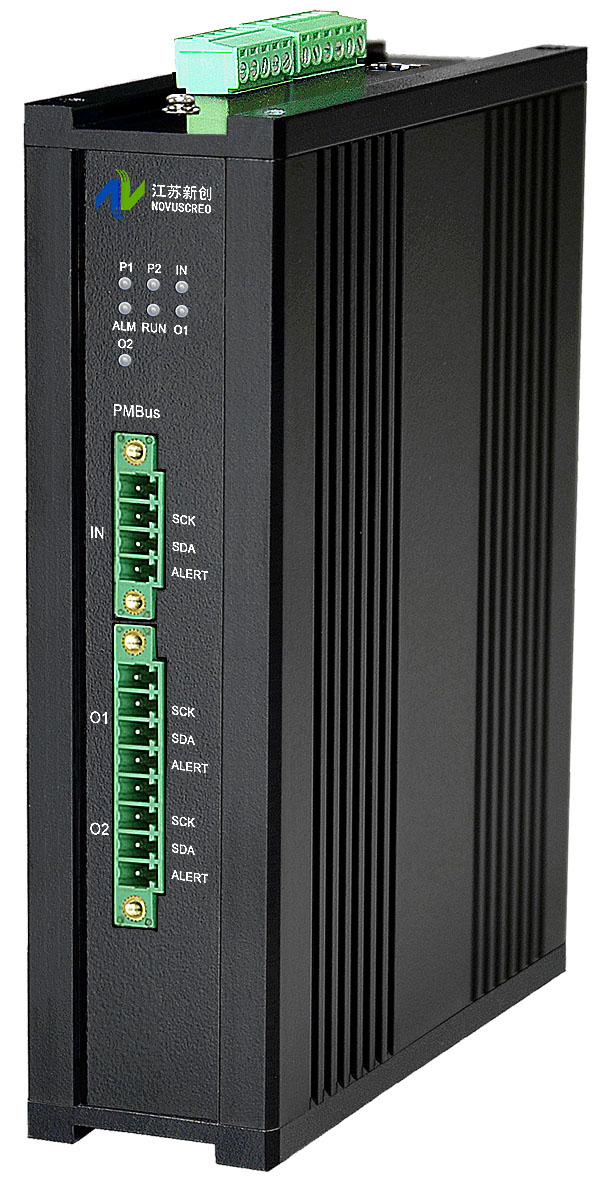

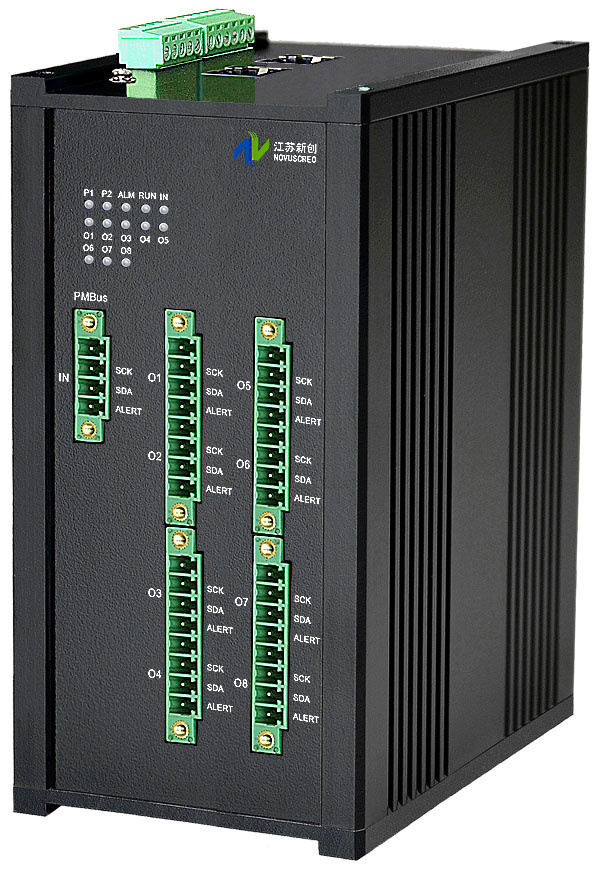

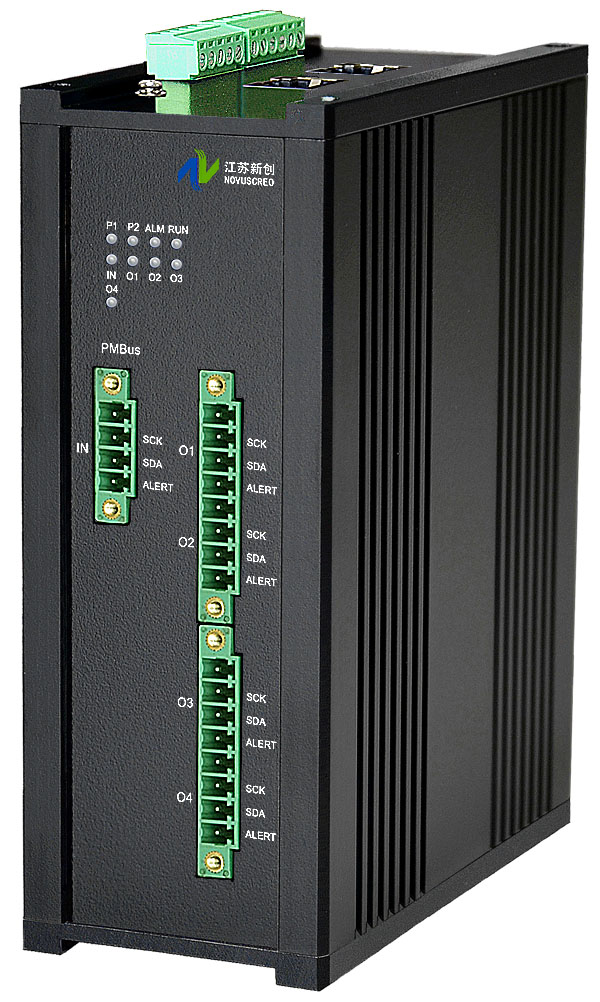

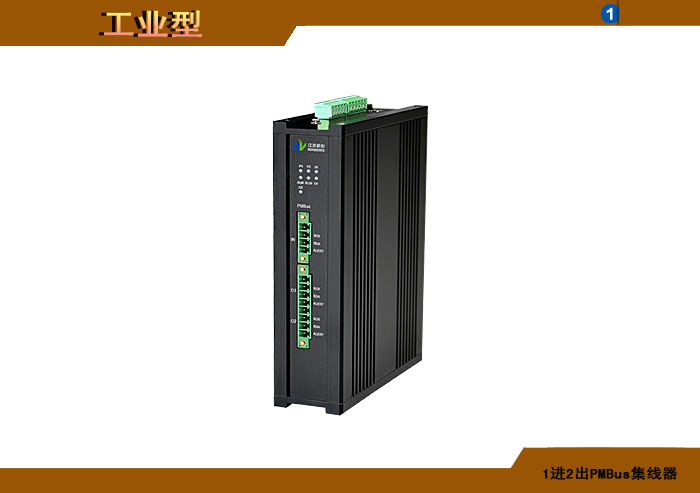

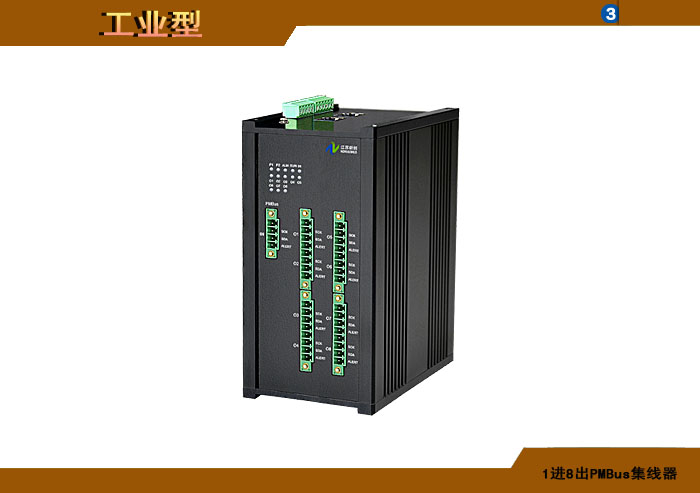

◆ 最大支持1路PMBus輸入，2/4/8/12/16/20/24/32路PMBus分配輸出。
◆ 兼容和符合PMBus總線標準。
◆ 支持PMBus主從讀寫，最大速率DC～100K/400Kbps。
◆ 符合IEC 61000-4-2 ±15KV氣隙放電。
◆ 符合IEC 61000-4-2 ±8kV接觸放電。
◆ 符合人體靜電 ±15KV ESD保護。
◆ 符合IEC 60747-5-2及UL 1577隔離標準。
◆ 符合IEC 61643-21防雷標準。
◆ 符合IEC 60664-1和VDE 0110-1電氣間隙和爬電距離標準。
◆ 高達2500/5000Vrms隔離。
◆ 防雷和抗浪涌保護設計。
◆ 粗細多級防雷和抗浪涌設計。
◆ 支持共模和差模防雷保護。
◆ 最高10KA(8/20us)的通流量。
◆ 可多級級聯使用。
◆ 無需軟件設置，支持即插即用功能，支持熱插拔。
◆ 全表面貼裝技術。
◆ 支持用戶定制及OEM方式。
◆ 獨立模塊DIN35mm導軌固定型。
|
◆PMBus |
|
接口數量 |
1路輸入，2/4/8/12/16/20/24/32路PMBus分配輸出 |
|
物理接口 |
端子 |
|
接口標準 |
PMBus總線標準 |
|
通信協議 |
任意PMBus上層協議 |
|
工作模式 |
主從模式 |
|
通信速率 |
DC～100K/400Kbps |
|
◆靜電保護 |
|
ESD靜電保護 |
符合人體靜電ESD ±15KV保護標準 |
|
氣隙放電標準 |
符合IEC 61000-4-2 ±15KV 氣隙放電標準 |
|
接觸放電標準 |
符合IEC 61000-4-2 ±8kV 接觸放電標準 |
|
◆數字電氣隔離 |
|
隔離標準 |
符合IEC 60747-5-2及UL 1577隔離標準 |
|
絕緣電阻 |
大于10 E9歐姆 |
|
絕緣等級 |
2500/500Vrms |
|
瞬變騷擾抗擾度 |
50 kV/µs 典型 |
|
◆防雷和浪涌保護 |
|
電氣間隙和爬電距離標準 |
符合IEC 60664-1和VDE 0110-1 |
|
標稱通流量 |
5KA |
|
最大通流量Imax |
10KA |
|
◆電源輸入/供電方式 |
|
供電電壓 |
18～36VDC |
|
輸入方式 |
獨立供電/總線供電 |
|
配電電壓輸出 |
24VDC可選 |
|
◆工作環境 |
|
工作溫度 |
-40℃～+70℃ |
|
存儲溫度 |
-40℃～+85℃ |
|
濕度 |
0～95%不結凝 |
|
防護等級 |
IP20 |
|
◆外形尺寸( mm ) |
|
DM4（模塊導軌式） |
114.5 X 99 X 22.5 (長X 高X 寬) |
|
DC31（模塊導軌式） |
114.5 X 99 X 22.5 (長X 高X 寬) |
|
DC32（模塊導軌式） |
114.5 X 99 X 45 (長X 高X 寬) |
|
安裝方式 |
獨立式 |
|
材料類型 |
PA-66/金屬鋁型材 |
江蘇新創PMBus集線器(HUB)訂貨型號命名標準：
PMBusXYZW-A/B-DM4/DC31/DC32-NC/NM
PMBusXYZW：PMBus集線器(HUB) ；
PMBus：表示PMBus接口；
X：表示輸入路數； Y：表示環路數量； Z：表示輸出路數； W：表示同一機箱中具有相同配置的組數；
A/B：表示輸入供電方式；
A：表示獨立供電；
B：表示總線供電；
DM4/DC31：表示機箱結構尺寸類型；
DM4：表示DM4導軌模塊；
DC31：表示DC31導軌模塊；
DC32：表示DC32導軌模塊；
NC/NM：表示網管；
NC：表示非網管；
NM：表示網管型；
