光纖隔離器
數字IO開關量光纖隔離器是江蘇新創自主研發創新，專門為工業自動化控制系統、PLC/DCS系統、信號測量及數據采集系統的現場各種IO設備、儀器儀表、電壓、電流、電量、溫度、壓力、流量、液位、電位、位置、煙霧、化學元素檢測等等各種傳感器、編碼器、計數器、變頻器、伺服器、執行器以及各種模擬信號設備輸出的數字IO開關量信號進行調理如隔離放大、濾波和降噪、光纖隔離、轉換、傳輸和供電配電而…
　
快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

數字IO開關量光纖隔離器典型產品

工業型
型號 FT/RDIOI-1011-XX-S/M/P-PN/P24/P8-DM-I 選型手冊
數據手冊
安裝說明書
訂貨下單表

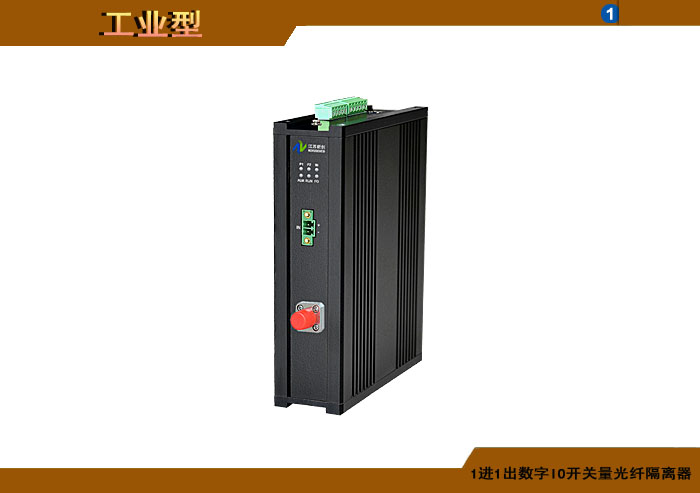

配置 FT/RFDIOI-1011系列數字IO開關量光纖隔離器配置說明： 1路輸入/1路輸出，單模/多模/塑料光纖，模塊導軌式，工業型
供電輸入 獨立/總線供電(DC18～36V)
配電輸出 無/24VDC/8VDC(NAMUR輸入)
  型號 FT/RDIOI-2021-XX-S/M/P-PN/P24/P8-DM-I 選型手冊
數據手冊
安裝說明書
訂貨下單表

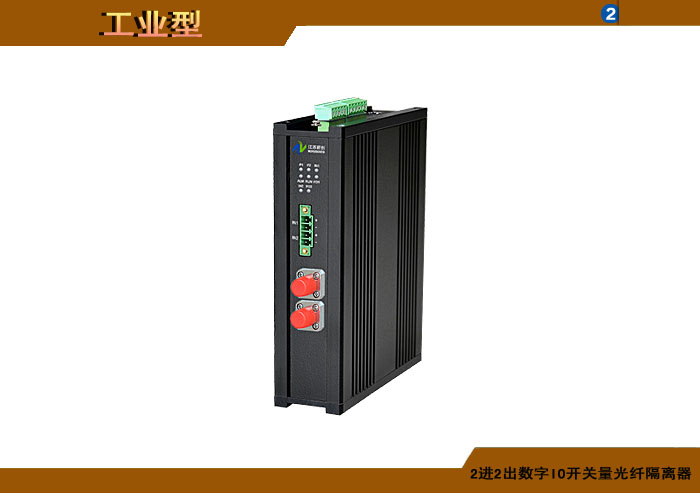

配置 FT/RFDIOI-2021系列數字IO開關量光纖隔離器配置說明： 2路輸入/2路輸出，單模/多模/塑料光纖，模塊導軌式，工業型
供電輸入 獨立/總線供電(DC18～36V)
配電輸出 無/24VDC/8VDC(NAMUR輸入)
  型號 FT/RDIOI-4041-XX-S/M/P-PN/P24/P8-DM-I 選型手冊
數據手冊
安裝說明書
訂貨下單表

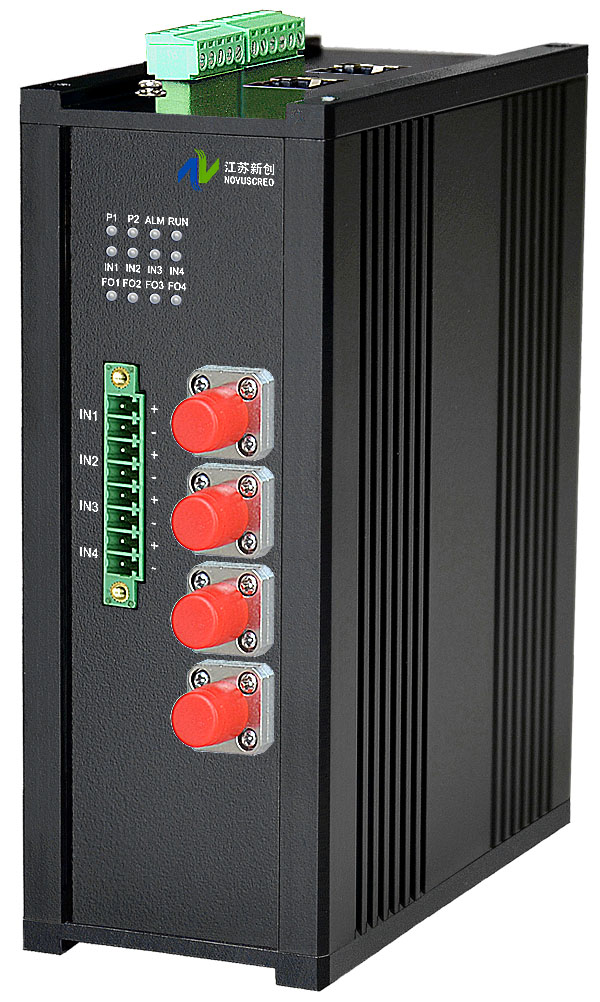

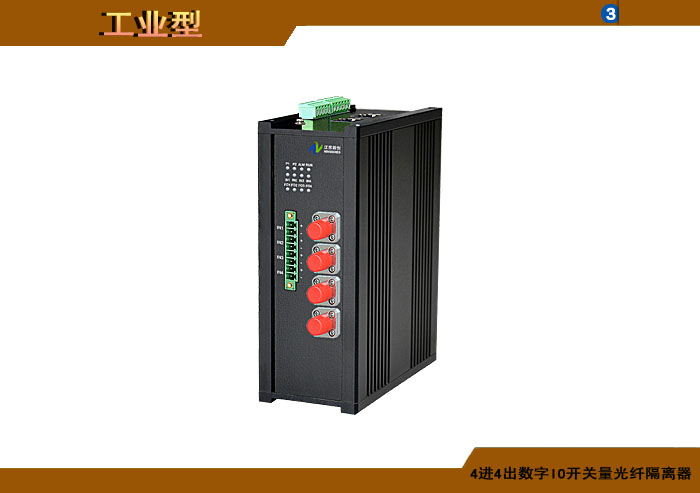

配置 FT/RFDIOI-4041系列數字IO開關量光纖隔離器配置說明： 4路輸入/4路輸出，單模/多模/塑料光纖，模塊導軌式，工業型
供電輸入 獨立/總線供電(DC18～36V)
配電輸出 無/24VDC/8VDC(NAMUR輸入)

　　數字IO開關量光纖隔離器 是江蘇新創自主研發創新，專門為工業自動化控制系統、PLC/DCS系統、信號測量及數據采集系統的現場各種IO設備、儀器儀表、電壓、電流、電量、溫度、壓力、流量、液位、電位、位置、煙霧、化學元素檢測等等各種傳感器、編碼器、計數器、變頻器、伺服器、執行器以及各種模擬信號設備輸出的數字IO開關量信號進行調理如隔離放大、濾波和降噪、光纖隔離、轉換、傳輸和供電配電而設計。數字IO開關量兼容和符合IEC61131-2 Type-1/2/3標準，兼容和符合TTL/COMS/LVTTL/LVCMOS標準，兼容和符合UL508標準、兼容和符合DIN19234、EN50227、DIN EN 60947-5-6 NAMUR接近開關標準。數字IO開關量支持無源按鈕、TTL/COMS/LVTTL/LVCMOS、24/48VDC或24/48/100/110/20/200/220/240VAC等等各種數字IO關量輸入接口。輸入接口支持保護、隔離器及去抖濾波功能。支持TTL/COMS/LVTTL/LVCMOS、MOSFET、可控硅、固態繼電器、信號繼電器及大電流功率繼電器等等數字IO開關量輸出接口，支持交流、直流觸點輸出。支持觸點負載過流保護，提供自動、手動及遙控過流復位方式。數字IO開關量支持源型和漏型輸入和輸出方式?？蛇x支持24VDC/8VDC(NAMUR 輸入)等等配電輸出，以便對數字IO開關量設備提供配電輸入供電。支持輸入、輸出及電源三端隔離，采用先進的高速數字隔離技術，其傳輸速度和熱穩定性遠高于普通的光電變送器；內置15KV靜電保護器，可有效防止設備之間由于地不平衡引起的串口損壞及靜電擊穿。內置的高性能的兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪涌大信號沖擊；第二級精細保護電路能夠有效去除小信號殘留電壓沖擊及干擾信號。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件。
　　數字IO開關量光纖隔離器采用先進的數字光纖通信和轉換技術，既可以通過單模、多?；蛩芰瞎饫w對信號進行光纖隔離、分配和轉換，又可以同時遠距離傳輸?shù)蕉鄠€(gè)現場或控制中心。支持單?；蚨嗄；蛩芰瞎饫w和單纖接入互連，光纖端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可選，支持SFP可插拔光模塊支持各種不同的距離，多模0～8公里；單模0～120公里，塑料光纖0～200米。
　　數字IO開關量光纖隔離器可根據用戶的應用場合和需求不同而特殊設計，產品可分為獨立模塊DIN35mm導軌固定型和底板安裝固定集中接線型。采用工業自動控制標準IP20阻燃尼龍模塊特薄封裝設計，可以很方便的進行密集安裝，占用空間小。
　　數字IO開關量光纖隔離器已經廣泛應用在石油化工、礦山開采及冶煉廠礦企業、高鐵及地鐵軌道交通、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、燃煤氣自來水及污水處理、能源發電和輸配變電網、環境監測和保護、物聯網及大數據機房控制中心、食品加工、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、船舶運輸、物探及地震海洋勘探、海上及水下作業及鉆探井平臺的PLC/DCS等自動控制及數據采集系統中。


◆ 支持?jǐn)?shù)字IO開關量信號調理如光纖隔離、放大、濾波和配電輸出。
◆ 兼容和符合IEC61131-2 Type-1/2/3標準。
◆ 兼容和符合TTL/COMS/LVTTL/LVCMOS標準。
◆ 兼容和符合UL508標準。
◆ 兼容和符合DIN19234、EN50227、DIN EN 60947-5-6 NAMUR接近開關標準
◆ 支持無源按鈕輸入接口。
◆ 支持NAMUR 接近開關輸入接口。
◆ 支持TTL/COMS/LVTTL/LVCMOS輸入接口。
◆ 支持24/48VDC或24/48/100/110/20/200/220/240VAC輸入接口。
◆ 輸入接口支持保護、隔離器及去抖濾波功能。
◆ 支持TTL/COMS/LVTTL/LVCMOS輸出接口。
◆ 支持MOSFET輸出接口。
◆ 支持可控硅輸出接口。
◆ 支持固態繼電器輸出接口。
◆ 支持信號繼電器輸出接口。
◆ 支持電流功率繼電器輸出接口。
◆ 支持交流、直流觸點輸出。
◆ 支持觸點負載過流保護.
◆ 提供自動、手動及遙控過流復位方式。
◆ 支持源型和漏型輸入和輸出方式。
◆ 支持信號輸入、輸出及電源三端隔離和強大的抗干擾功能。
◆ 符合IEC 61000-4-2±15KV氣隙放電。
◆ 符合IEC 61000-4-2 ±8Kv接觸放電。
◆ 符合人體靜電±15KV ESD保護。
◆ 符合IEC 61010-1隔離標準。
◆ 高達2500VAC 1min隔離。
◆ 符合GB/T 18268(IEC61326-1)電磁兼容標準
◆ 符合IEC 61643-21防雷標準。
◆ 符合IEC 60664-1和VDE 0110-1電氣間隙和爬電距離標準。
◆ 粗細多級防雷和抗浪涌設計。
◆ 支持共模和差模防雷保護。
◆ 最高10KA(8/20us)的通流量。
◆ 支持輸入、輸出電源反向過流過壓自動保護。
◆ 支持獨立供電、總線供電供電方式。
◆ 支持DC18～36V/5V供電方式。
◆ 支持24VDC/8VDC(NAMUR 輸入)等等配電輸出。
◆ 采用工業標準端子、螺釘連接或彈簧連接
◆ 支持單、多?；蛩芰瞎饫w隔離、轉換和傳輸。
◆ 傳輸距離最大多模0～8公里；單模0～120公里，塑料光纖0～200米。
◆ 發射波長1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖)
◆ ST、FC、SC、LC、E2000可選。
◆ 提供可選的基于RS-232/485串口、WEB和SNMP的網絡管理方式。
◆ 采用標準IP20阻燃尼龍模塊化特薄封裝設計。
◆ 全表面貼裝技術。
◆ 支持用戶定制及OEM方式。
◆ 獨立模塊DIN35mm導軌固定型和底板安裝固定集中接線型。


◆ 數字IO開關量
接口數量 1路或多路
接口標準 兼容和符合IEE61131-2 Type 1/2/3標準
兼容和符合TTL/COMS/LVTTL/LVCMOS標準
兼容和符合UL508標準
兼容和符合DIN19234、EN50227、DIN EN 60947-5-6 NAMUR接近開關標準
◆ 無源按鈕輸入
開關狀態 ON狀態 OFF狀態
機械觸點 閉合 斷開
◆ TTL/CMOS/LVTTL/LVCMOS輸入
開關狀態 ON狀態 OFF狀態
電壓范圍 2.4～5VDC <0.7VDC
電流范圍 8～16mA <4mA
輸入保護 內置
輸入隔離 內置
輸入濾波 1us～100ms可選
◆ NAMUR接近開關輸入
開關狀態 ON狀態 OFF狀態
電流范圍 >2.1mA <1.2mA
開路電壓 大約8V
短路電路 大約8mA
輸入保護 內置
輸入隔離 內置
輸入濾波 1us～100ms可選
配電輸出 8VDC
◆ DC 24V直流輸入（漏型）
電壓額定值 24VDC
開關狀態 ON狀態 OFF狀態
IEC 61131-2 Type 1 電壓范圍 15～30VDC <5VDC
電流范圍 2～15mA <0.5mA
IEC 61131-2 Type 2 電壓范圍 11～30VDC <5VDC
電流范圍 6～30mA <2mA
IEC 61131-2 Type 3 電壓范圍 11～30VDC <5VDC
電流范圍 2～15mA <1.5mA
輸入保護 內置
輸入隔離 內置
輸入濾波 1us～100ms可選
◆ DC 48V直流輸入（漏型）
電壓額定值 48VDC
開關狀態 ON狀態 OFF狀態
IEC 61131-2 Type 1 電壓范圍 34～60VDC <10VDC
電流范圍 2～15mA <0.5mA
IEC 61131-2 Type 2 電壓范圍 30～60VDC <10VDC
電流范圍 6～30mA <2mA
IEC 61131-2 Type 3 電壓范圍 30～60VDC <10VDC
電流范圍 2～15mA <1.5mA
輸入保護 內置
輸入隔離 內置
輸入濾波 1us～100ms可選
◆ AC 24V交流輸入（漏型）
電壓額定值 24VAC,50/60HZ
開關狀態 ON狀態 OFF狀態
IEC 61131-2 Type 1 電壓范圍 14～27Vrms <5Vrms
電流范圍 2～15mA <1mA
IEC 61131-2 Type 2 電壓范圍 10～27Vrms <5Vrms
電流范圍 6～30mA <4mA
IEC 61131-2 Type 3 電壓范圍 11～27Vrms <5Vrms
電流范圍 5～15mA <2mA
輸入保護 內置
輸入隔離 內置
輸入濾波 1us～100ms可選
◆ AC 48V交流輸入（漏型）
電壓額定值 48VAC,50/60HZ
開關狀態 ON狀態 OFF狀態
IEC 61131-2 Type 1 電壓范圍 34～53Vrms <10Vrms
電流范圍 2～15mA <1mA
IEC 61131-2 Type 2 電壓范圍 29～53Vrms <10Vrms
電流范圍 6～30mA <4mA
IEC 61131-2 Type 3 電壓范圍 30～53Vrms <10Vrms
電流范圍 5～15mA <2mA
輸入保護 內置
輸入隔離 內置
輸入濾波 1us～100ms可選
◆ AC 100/110/120V交流輸入（漏型）
電壓額定值 100/110/120VAC,50/60HZ
開關狀態 ON狀態 OFF狀態
IEC 61131-2 Type 1 電壓范圍 79～110/121/132Vrms <20Vrms
電流范圍 2～15mA <1mA
IEC 61131-2 Type 2 電壓范圍 74～110/121/132Vrms <20Vrms
電流范圍 6～30mA <4mA
IEC 61131-2 Type 3 電壓范圍 74～110/121/132Vrms <20Vrms
電流范圍 5～15mA <2.5mA
輸入保護 內置
輸入隔離 內置
輸入濾波 1us～100ms可選
◆ AC 200/220/240V交流輸入（漏型）
電壓額定值 200/220/240VAC,50/60HZ
開關狀態 ON狀態 OFF狀態
IEC 61131-2 Type 1 電壓范圍 164～242/240/264Vrms <40Vrms
電流范圍 3～15mA <2mA
IEC 61131-2 Type 2 電壓范圍 159～242/240/264Vrms <40Vrms
電流范圍 7～30mA <5mA
IEC 61131-2 Type 3 電壓范圍 159～242/240/264Vrms <40Vrms
電流范圍 5～15mA <2.5mA
輸入保護 內置
輸入隔離 內置
輸入濾波 1us～100ms可選
◆ TTL/CMOS/LVTTL/LVCMOS輸出
開關狀態 ON狀態 OFF狀態
電壓范圍 2.4～5VDC <0.7VDC
電流范圍 8～16mA <4mA
◆ MOSFET管（N/P型）
最大負載電壓 60/100/200/350/400/600VAC 或VDC
ON狀態最大連續負載電流 0.1～10A
ON狀態非保護最大跌落電壓 <3V
ON狀態保護輸出最大跌落電壓 <5V
OFF開路狀態最大漏電流 10uA
最大動作時間 <10ms
最大復位時間 <3ms
兼容類型 Type 1/2/3
輸出保護 內置過流保護可選
保護恢復方式 自動/手動/遙控可選
輸出隔離 內置可選
◆ 可控硅輸出
最大負載電壓 75～264VAC 或3～60VDC/10～200VDC/600VDC
ON狀態最大連續負載電流 0.1～40A
OFF開路狀態最大漏電流 10mA
最大動作時間 1/2周期+小于10ms
最大復位時間 1/2周期+小于10ms
輸出保護 內置過流保護可選
保護恢復方式 自動/手動/遙控可選
輸出隔離 內置可選
◆ 固態繼電器輸出
最大負載電壓 75～264VAC 或3～60VDC/3～125VDC
ON狀態最大連續負載電流 0.1～5A
OFF開路狀態最大漏電流 10mA
最大動作時間 1/2周期+小于1ms
最大復位時間 1/2周期+小于1ms
輸出保護 內置過流保護可選
保護恢復方式 自動/手動/遙控可選
輸出隔離 內置可選
◆ 功率繼電器輸出
最大允許電壓 125/250VAC 或110/220VDC
ON狀態最大連續負載電流 1～300A
OFF開路狀態最大漏電流 10mA/100mA/1A 5VDC
最大動作時間 <10ms
最大復位時間 <3ms
輸出保護 內置過流保護可選
保護恢復方式 自動/手動/遙控可選
輸出隔離 內置可選
◆ 靜電保護
ESD靜電保護 符合人體靜電ESD ±15KV保護標準
氣隙放電標準 符合IEC 61000-4-2 ±15KV 氣隙放電標準
接觸放電標準 符合IEC 61000-4-2 ±8kV 接觸放電標準
◆ 電氣隔離
隔離標準 符合IEC 61010-1
隔離方式 輸入、輸出和電源三端隔離
絕緣強度 大于2500VAC 1min（輸入、輸出和電源之間）
絕緣電阻 大于100MΩ 500VDC（輸入、輸出和電源之間）
◆ 電磁兼容
電磁兼容標準 GB/T 18268(IEC61326-1)
◆ 防雷和浪涌保護
電氣間隙和爬電距離標準 符合IEC 60664-1和VDE 0110-1
標稱通流量 5KA
最大通流量Imax 10KA
◆電源輸入/供電方式
供電電壓 18～36VDC
輸入方式 獨立供電/總線供電
配電電壓輸出 24VDC/8VDC(NAMUR 輸入)等等
◆工作環境
工作溫度 -40℃～+70℃
存儲溫度 -40℃～+85℃
濕度 0～95%不結凝
防護等級 IP20
◆外形尺寸( mm )
DM2（特薄模塊導軌式） 114.5 X 99 X 12.5 (長X 高X 寬)
DB2（特薄底板安裝式） 114.5 X 99 X 12.5 (長X 高X 寬)
接線連接方式 螺釘
安裝方式 獨立式或底板集中式
材料類型 PA-66










江蘇新創數字IO開關量光纖隔離器訂貨型號命名標準：

FT/RFDIOI-1011/2021/4041-XX-S/M/P-PN/P24/P8-DM-I

FT/RFDIOI-1011/2021/4041：表示數字IO開關量光纖隔離器發射機/接收機；
1011：表示1路輸入/1路隔離輸出；
2021：表示2路輸入/2路隔離分配輸出；
4041：表示4路輸入/4路隔離分配輸出；

XX：表示不同量程代號；

S/M/P：表示單模/多模/塑料光纖；
S：表示單模光纖；
M：表示單模光纖；
P：表示塑料光纖；

PN/P24/P8：表示配電電壓輸出；
PN：表示無配電輸出；
P24：表示8VDC配電輸出；
P8：表示24VDC配電輸出；

DM：表示機箱結構尺寸類型；
DM：表示模塊導軌式；

I：表示工業級；
